7 Программирование прибора
80
7.9 Версии прошивок
7.9.1 Пункт меню //Конфигурация/Версии прошивок
(рисунок 7.8) включает в себя параметры, информирующие об
имени контроллера, версии прошивки.
7.9.2 Имя устройства – конфигурационный неизменяемый
параметр, определяющий тип контроллера. В данном
контроллере имеет фиксированное значение «ТРМ133М».
7.9.3 Версия прошивки – конфигурационный
неизменяемый параметр, определяющий версию прошивки
контроллера. В параметре через пробел указаны версии
прошивки 3-х пр
оцессоров конт
роллера: ядра, вспомогательного
процессора, процессора ввода-вывода. Пример: «1.79 12 0A».
7.9.4 ВерсияПрограммы – конфигурациионный
неизменяемый параметр, определяющий номер модификации
(04 для данной модификации) и значение версии. Пример:
«04.004».

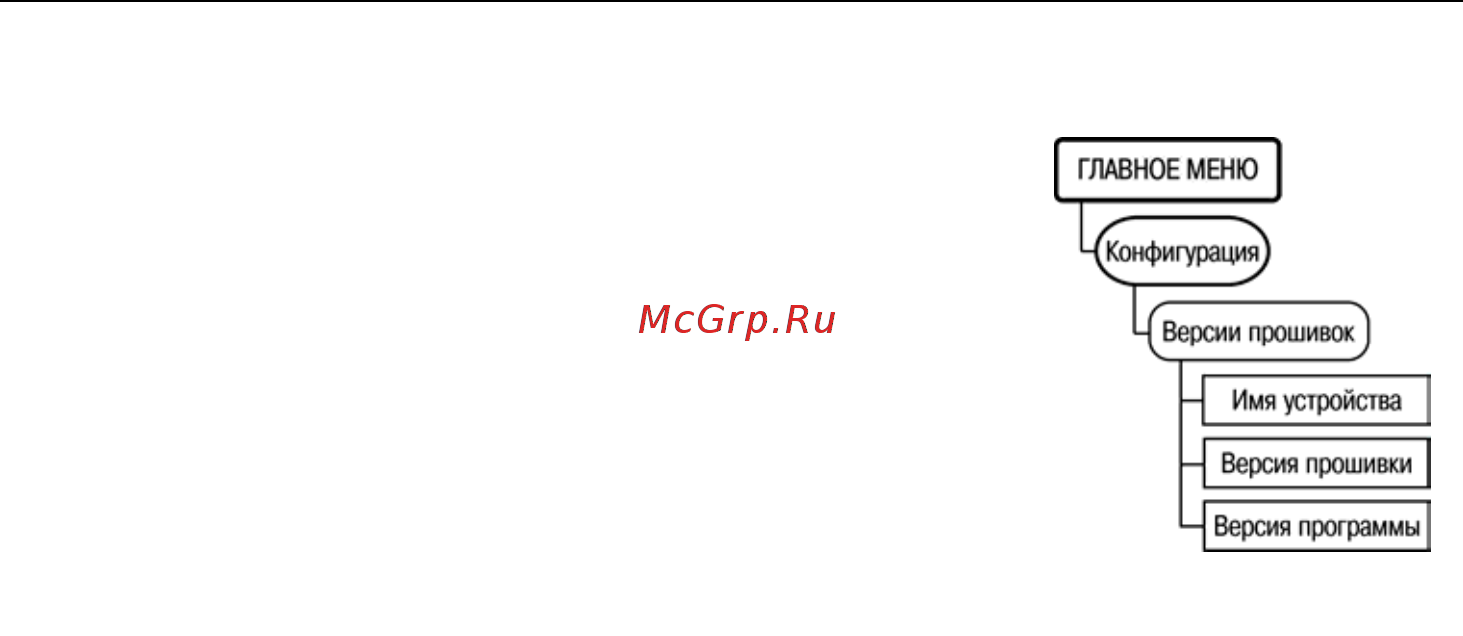

Рисунок 7.8
7.10 Сетевые параметры
7.10.1 Пункт меню //Конфигурация/Настр.RS-485 (рисунок 7.9) включает в себя
параметры определяющие работу сети RS-485 – сетевые параметры и параметры интерфейса
контроллера.
7.10.2 Скорость – конфигурационный параметр, определяющий скорость сетевого
обмена. Все объекты сети должны иметь одинаковую скорость обмена. Параметр определяет
скорость обмена по сети RS-485 и не влияет на параметры связи по интерфейсу RS-232.
Данный параметр может п
ринимать одно из сл
едующих значений, бит/с: 1200, 2400, 4800, 9600,
14400, 19200, 28800, 38400, 57600, 115200. При неустойчивой связи с контроллером, на что
указывают частые сообщения об ошибках при чтении или записи параметров, рекомендуется
уменьшить значение этого параметра.
7.10.3 Длина слова – Конфигурационный параметр, определяющий длину единицы
передаваемых по сети данных. Значение «8» соответствует максимальной скорости обмена по
сети. Остальные значения мог
ут исполь
зоваться для совместимости с другим оборудованием,
объединённым в конкретную сеть.
7.10.4 Четность – Конфигурационный параметр, определяющий наличие бита контроля
четности в передаваемых по сети данных.
Его значение:
Even – четное число единиц;
Odd – нечетное число единиц;
Space – нулевой бит четности;
Mark – единичный бит четности;
No Parity – бит четности не используется.
Все объекты сети должны им
еть одинаковые параметры контроля чётности.
