5 Подключение
15
Продолжение таблицы 5.2
Наименование
контакта
Назначение контакта Наименование
контакта
Назначение контакта
1 Клемма 1 входа АI1 U+
Клемма «U+» выхода AO1
2 Клемма 2 входа АI1 U-
Клемма «U-» выхода AO1
R
Общая клемма AI1 и AI2
I+
Клемма «I+» выхода AO1
2 Клемма 2 входа АI1 I-
Клемма «I-» выхода AO1
1 Клемма 1 входа АI1 24 В Клемма «+» входа питания для
выхода AO2
1 Клемма 1 входа АI3 0 В Клемма «-» входа питания для
выхода AO2
2 Клемма 2 входа АI3 U+
Клемма «U+» выхода AO2
R
Общая клемма AI3 и AI4
U-
Клемма «U-» выхода AO2
2 Клемма 2 входа АI4 I+
Клемма «I+» выхода AO2
1 Клемма 1 входа АI4 I-
Клемма «I-» выхода AO2

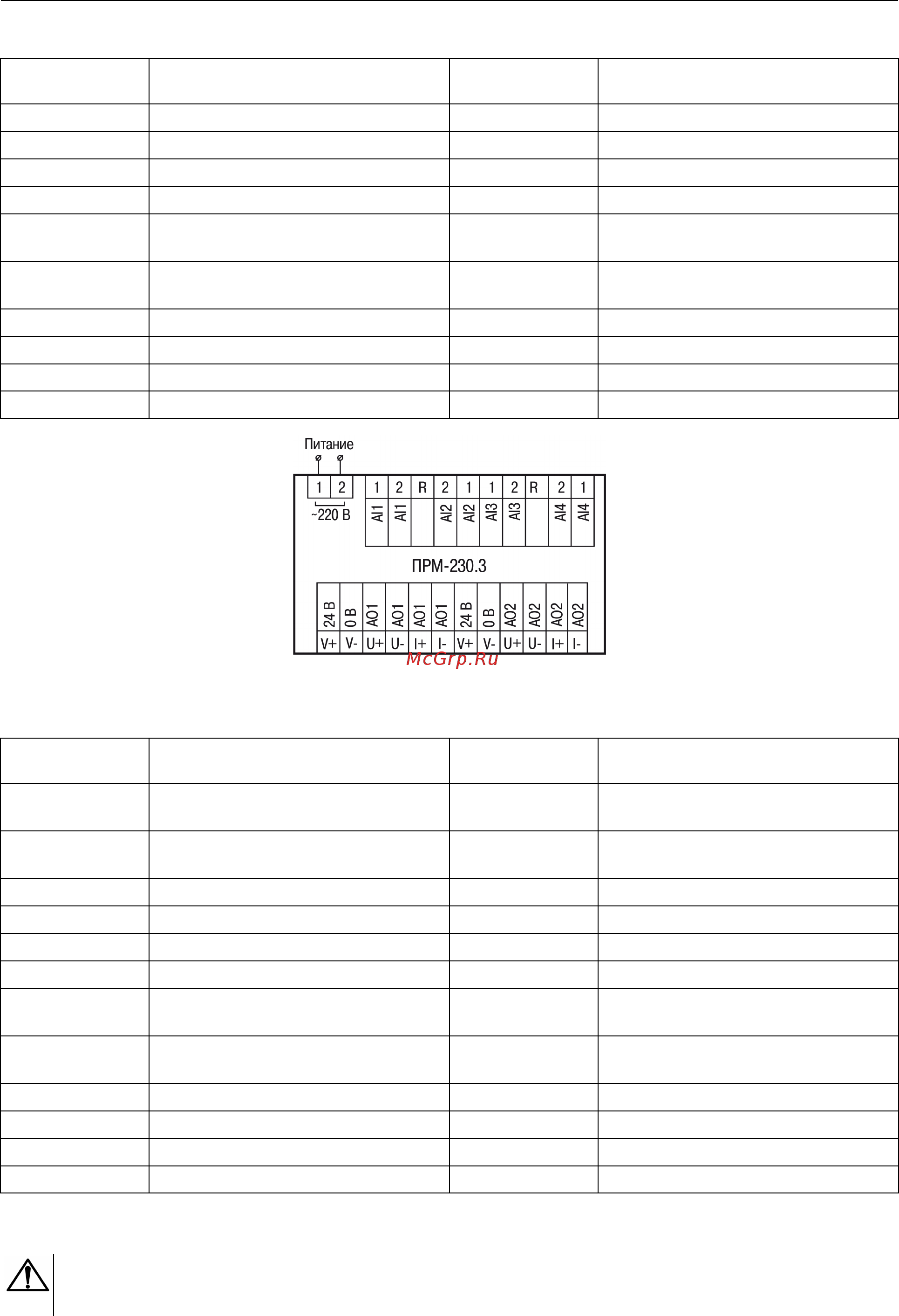

Рисунок 5.3 – Назначение контактов клеммника прибора с питанием 230 В
Таблица 5.3 – Назначение контактов клеммника прибора с питанием 230 В
Наименование
контакта
Назначение контакта Наименование
контакта
Назначение контакта
230 В Клемма питания 230 В 24 В Клемма «+» входа питания для
выхода AO1
230 В Клемма питания 230 В 0 В Клемма «-» входа питания для
выхода AO1
1 Клемма 1 входа АI1 U+
Клемма «U+» выхода AO1
2 Клемма 2 входа АI1 U-
Клемма «U-» выхода AO1
R
Общая клемма AI1 и AI2
I+
Клемма «I+» выхода AO1
2 Клемма 2 входа АI1 I-
Клемма «I-» выхода AO1
1 Клемма 1 входа АI1 24 В Клемма «+» входа питания для
выхода AO2
1 Клемма 1 входа АI3 0 В Клемма «-» входа питания для
выхода AO2
2 Клемма 2 входа АI3 U+
Клемма «U+» выхода AO2
R
Общая клемма AI3 и AI4
U-
Клемма «U-» выхода AO2
2 Клемма 2 входа АI4 I+
Клемма «I+» выхода AO2
1 Клемма 1 входа АI4 I-
Клемма «I-» выхода AO2
5.6 Подключение модуля к головному устройству
ВНИМАНИЕ
Подключение модулей к головному устройству и подключение устройств к модулям следует
выполнять только при отключенном питании всех устройств.
Модуль подключается к головному устройству с помощью шлейфа длиной 4,5 см из комплекта
поставки. После подключения шлейф следует поместить в специальное углубление под крышкой
