5 Подключение
18
В случае использования провода сечением более 0,35 мм, конец провода и вывод резистора следует
скрутить или спаять.
ВНИМАНИЕ
Невыполнение этого требования может привести к пропаданию контакта между выводом
резистора и клеммы, что повлечет повреждение входа прибора!

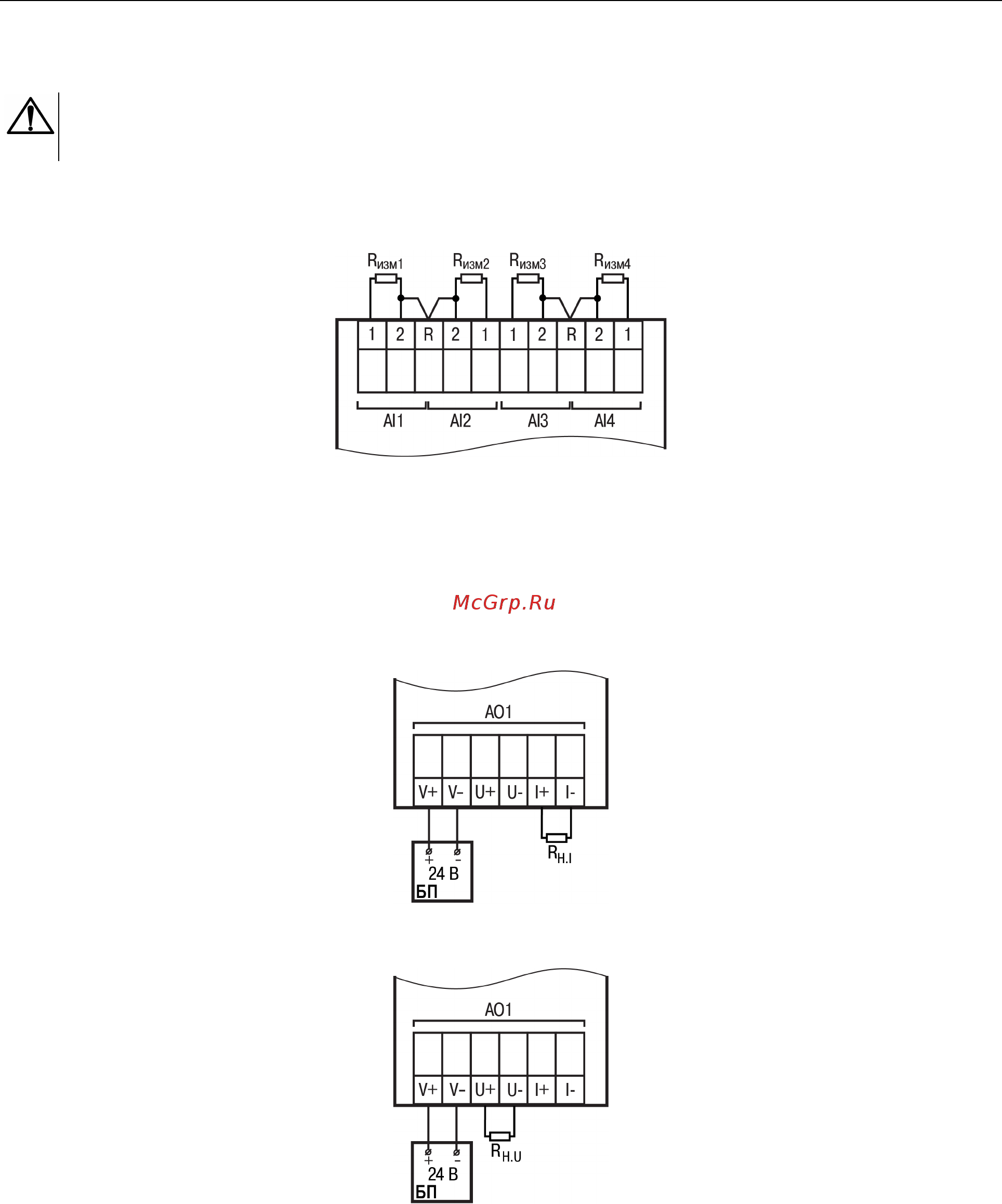

5.7.5 Подключение резистивных датчиков
Рисунок 5.9 – Подключение резистивных датчиков
5.8 Подключение нагрузки к ВЭ
5.8.1 Подключение нагрузок типа И и У
Аналоговые выходы гальванически развязаны друг от друга. В случае необходимости каждый можно
запитать отдельно.
Рисунок 5.10 – Схема подключения к AO ПРМ-х.3 типа И (0(4)...20 мА)
Рисунок 5.11 – Схема подключения к AO ПРМ-х.3 типа У
Контакты V-, U- и I- соединены внутри прибора.
