7.1 Общие сведения

Высокоскоростная внутренняя шина, соединяющая головное устройство и модуль, обеспечивает

быстродействие входов/выходов модулей на одинаковом уровне со встроенными входами/выходами

головного устройства. Это позволяет записывать и считывать значения аналоговых входов/выходов

каждый цикл пользовательской программы, выполняемой в головном устройстве.

Настройка модуля производится в OwenLogic.

7.2 Добавление модулей в OwenLogic

Для добавления модуля в OwenLogic следует:

1. Создать новый проект в OwenLogic или открыть уже существующий проект с прибором,

поддерживающим подключение модулей.

2. Выбрать пункт меню Прибор/Настройка прибора нажатием правой кнопки мыши по пункту

меню «Модули расширения». Появится меню выбора модуля расширения.

3. Выбрать модуль из списка (см. рисунок 7.1).

4. Входы и выходы модуля будут добавлены на холст ниже входов и выходов головного

устройства.

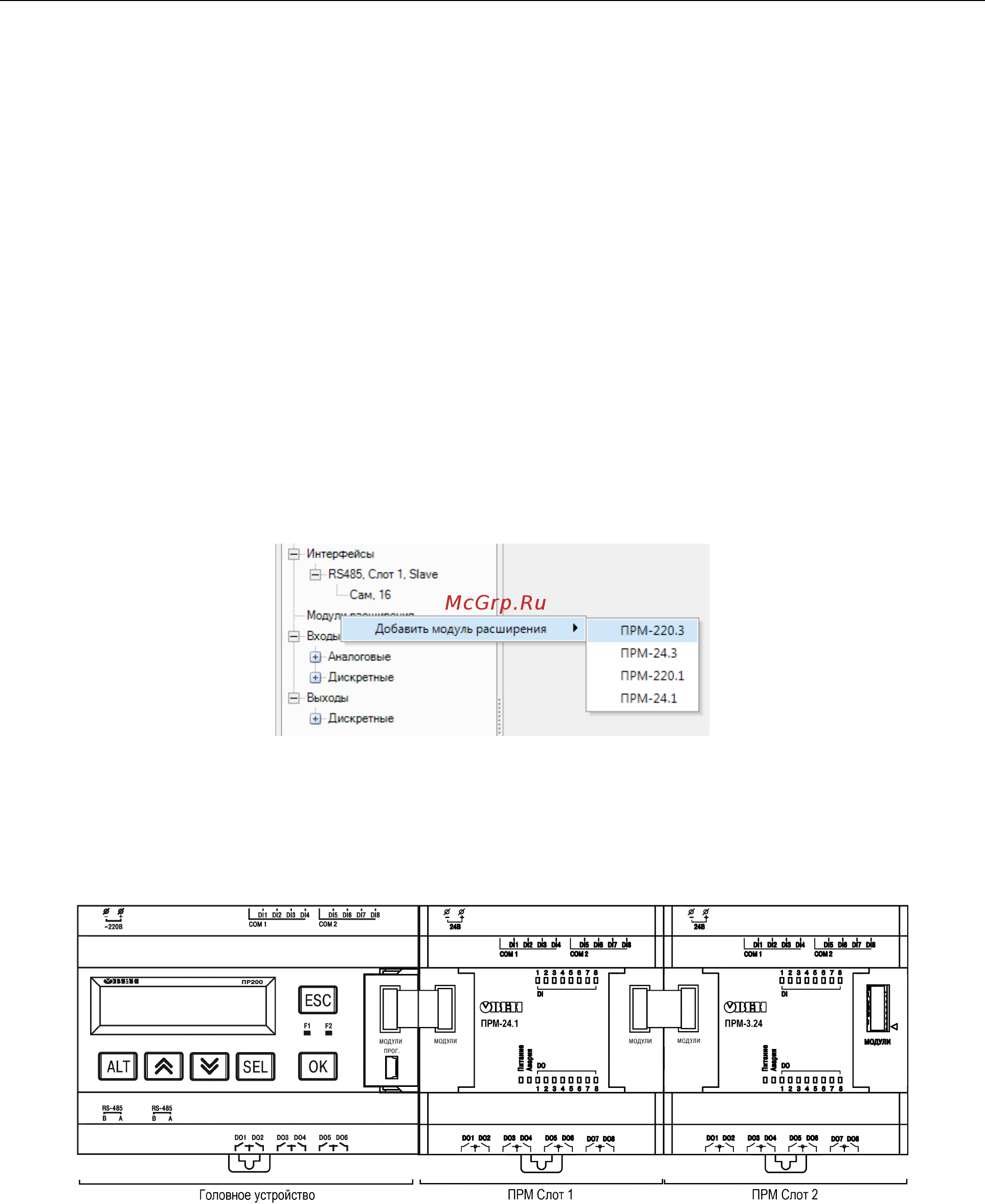

Рисунок 7.1 – Подключение модуля в OwenLogic

Первый добавленный модуль автоматически занимает первый слот, следующий — второй слот. Номер

слота определяет физическое расположение модуля относительно головного устройства (см рисунок

7.2). OwenLogic позволяет записать в головное устройство программу без подключения модуля

расширения.

Рисунок 7.2 – ПР200 с подключенными модулями

Удалить модуль из проекта OwenLogic можно только после отсоединения всех линий связи,

подключенных к его входам и выходам на хосте. Расположение модуля в проекте можно изменить в

проекте в любое время через меню настройки модуля. Можно записать пользовательскую программу в

головное устройство без подключения модулей расширения.

После добавления модуля в проекте OwenLogic для головного устройства появятся дополнительные

входы AI1…AI4 и выходы A01…AO2.

В скобках указывается номер слота, в котором установлен модуль. Для примера на рисунке 7.3 входы

AI1(1)…AI4(1) относятся к модулю, установленному в слот 1, а входы AI1(2)…AI4(2) к модулю в слоте 2.
