Овен ПРМ-3 [28/36] Юстировка выходных элементов типа и и у

8 Техническое обслуживание

Установить уровни для юстировки, постоянную времени фильтра и канал. Увеличение

постоянной времени фильтра увеличивает время юстировки, но позволяет получить более

точные калибровочные коэффициенты. Юстировку проходит каждый канал в отдельности.

Если выбрать настройку «все каналы», то юстировка проходит по всем четырем каналам,

поэтому необходимо подавать соответствующие уровни сигнала на все каналы сразу.

Нажать кнопку «Далее» и следовать указаниям мастера юстировки.

В случае использования входа для измерения сигналов «ток» рекомендуется провести юстировку

входа, предварительно выбрав параметр «Тип датчика» равным «4… 20 мА». Схема подключения

изображена на рисунке 8.1, 2. Действия аналогичны пп 1 – 4.

В случае использования входа для измерения сигналов «сопротивление» (например, для ТС)

рекомендуется провести юстировку входа, предварительно выбрав параметр «Тип датчика» равным

«0…3950 Ом». Схема подключения изображена на рисунке 8.1, 3. Действия аналогичны пп 1 – 4.

8.2.3 Юстировка выходных элементов типа «И» и «У»

Для юстировки ВЭ типа «И» следует:

1. Подключить ВЭ типа «И» (ЦАП «параметр – ток 4…20 мА») согласно схеме, приведенной на

рисунке 8.5.

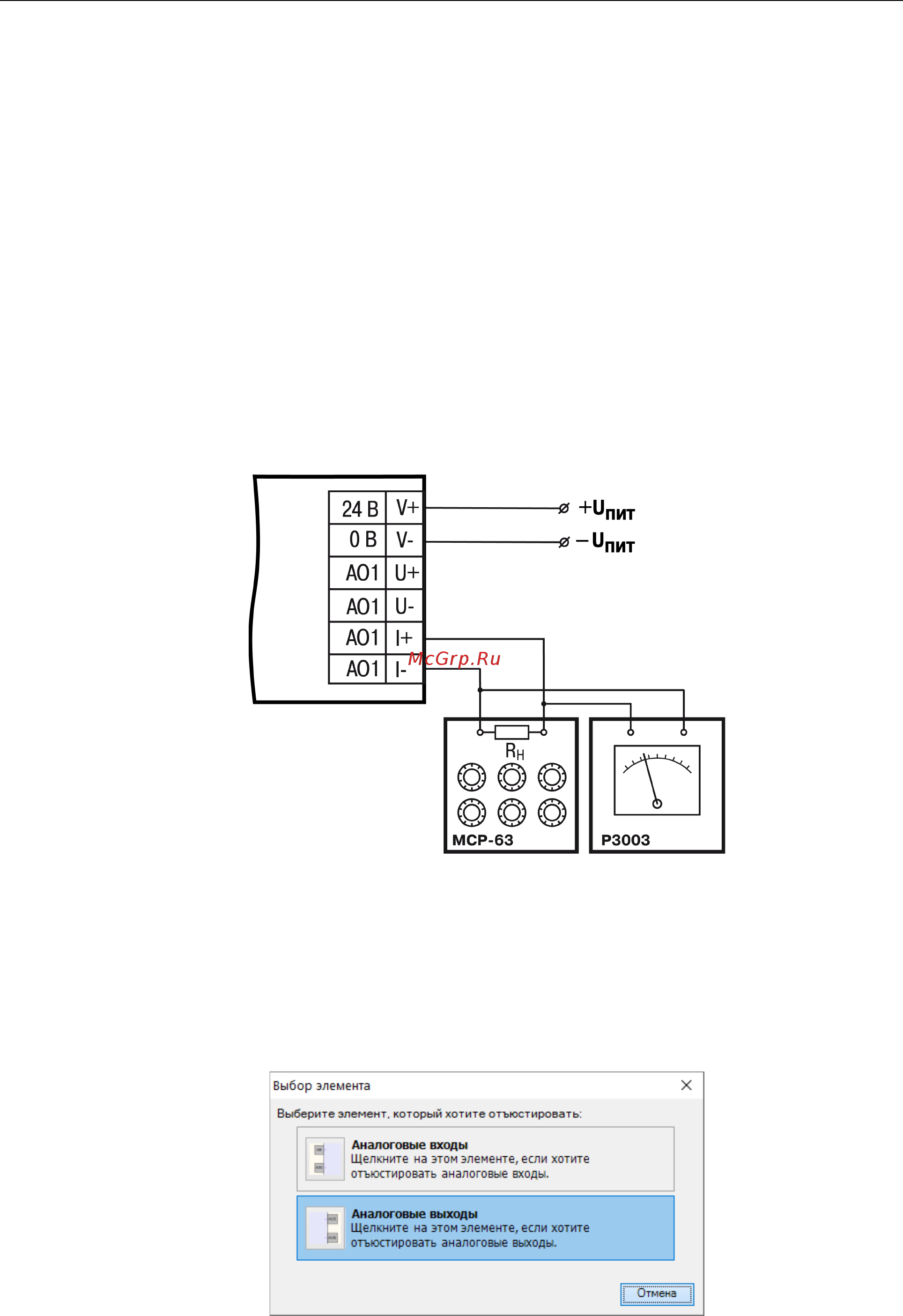

Рисунок 8.5 – Схема подключения к ВЭ типа «И» (R

< 300 Ом)

Проконтролировать напряжение источника питания — оно должно быть в диапазоне 15…30 В.

В качестве измерителя напряжения можно использовать прибор для калибровки вольтметров

Р3003 или иной прибор того же класса с разрешающей способностью 0,001 В.

2. Запустить OwenLogic и выбрать в меню пункт «Прибор» → «Юстировка входов/выходов»

для запуска мастера юстировки. В списке приборов выбрать ПРМ. В появившемся далее меню

выбрать «Аналоговые выходы».

Рисунок 8.6 – Выбор элемента
