8 Техническое обслуживание

3. В выпадающем списке «Тип датчика» задать «Аналоговый, ток». В «Выбор канала» задать

канал для юстировки.

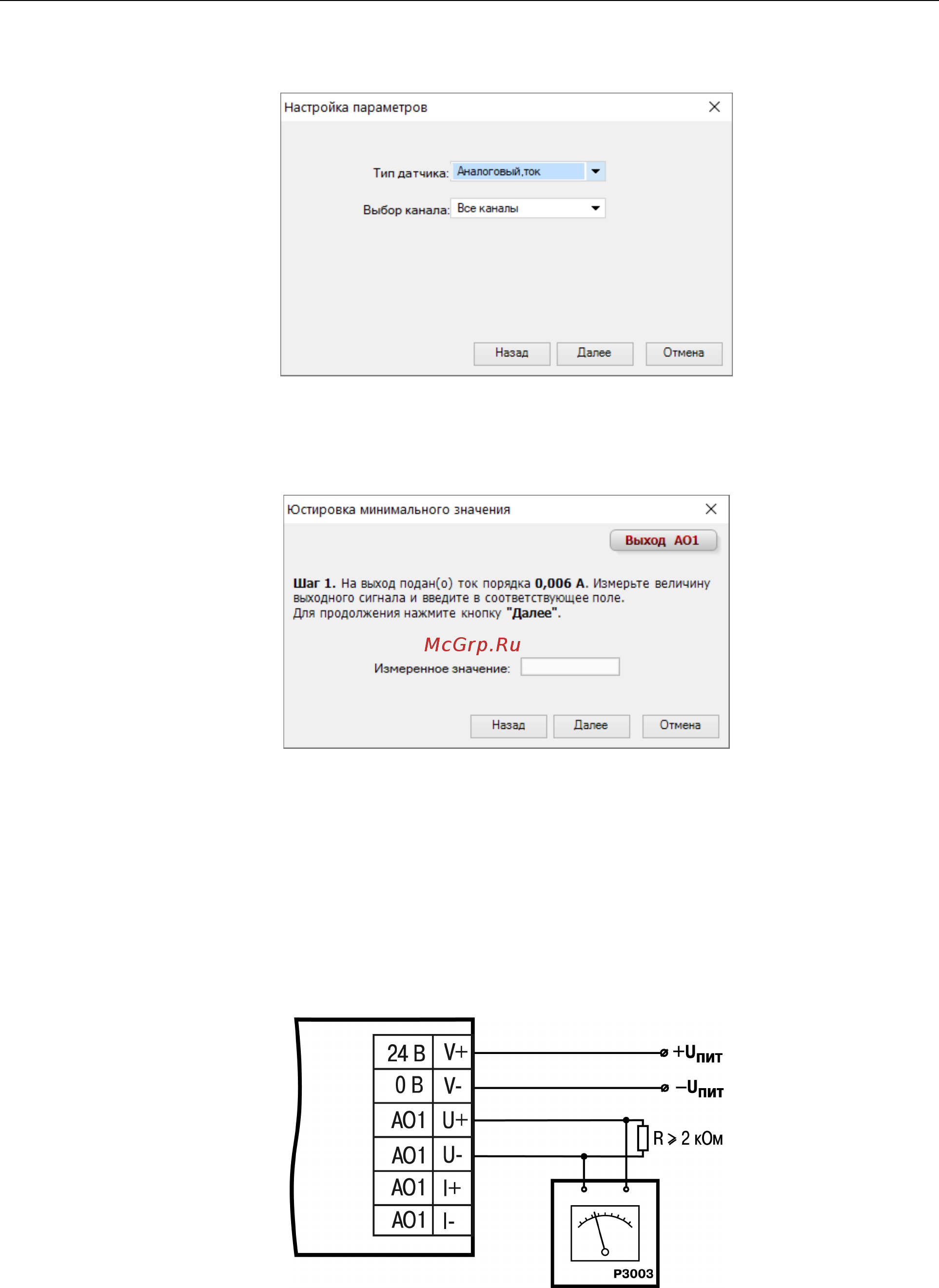

Рисунок 8.7 – Выбор типа сигнала

4. Во время подачи прибором выходного тока, пересчитать значение измеренного напряжения в

ток и задать его в параметре «Измеренное значение».

Рисунок 8.8 – Калибровка минимального значения

5. Далее следовать рекомендациям мастера юстировки для проведения процедуры юстировки

выходных элементов типа «И».

Для юстировки ВЭ типа «У» следует:

1. Подключить прибор по схеме, приведенной на рисунке ниже, с соблюдением полярности

подключения. Проконтролировать напряжение источника питания – оно должно быть в

диапазоне 15…30 В. В качестве измерителя напряжения можно использовать прибор для

калибровки вольтметров Р3003 или иной прибор того же класса с разрешающей способностью

0,001 В.

Рисунок 8.9 – Схема подключения нагрузки к ВЭ типа У

2. Запустить OwenLogic и выбрать в меню пункт «Прибор» → «Юстировка входов/выходов»

для запуска мастера юстировки. В списке приборов выбрать ПРМ. В появившемся далее меню

выбрать «Аналоговые выходы».
