5 Подключение

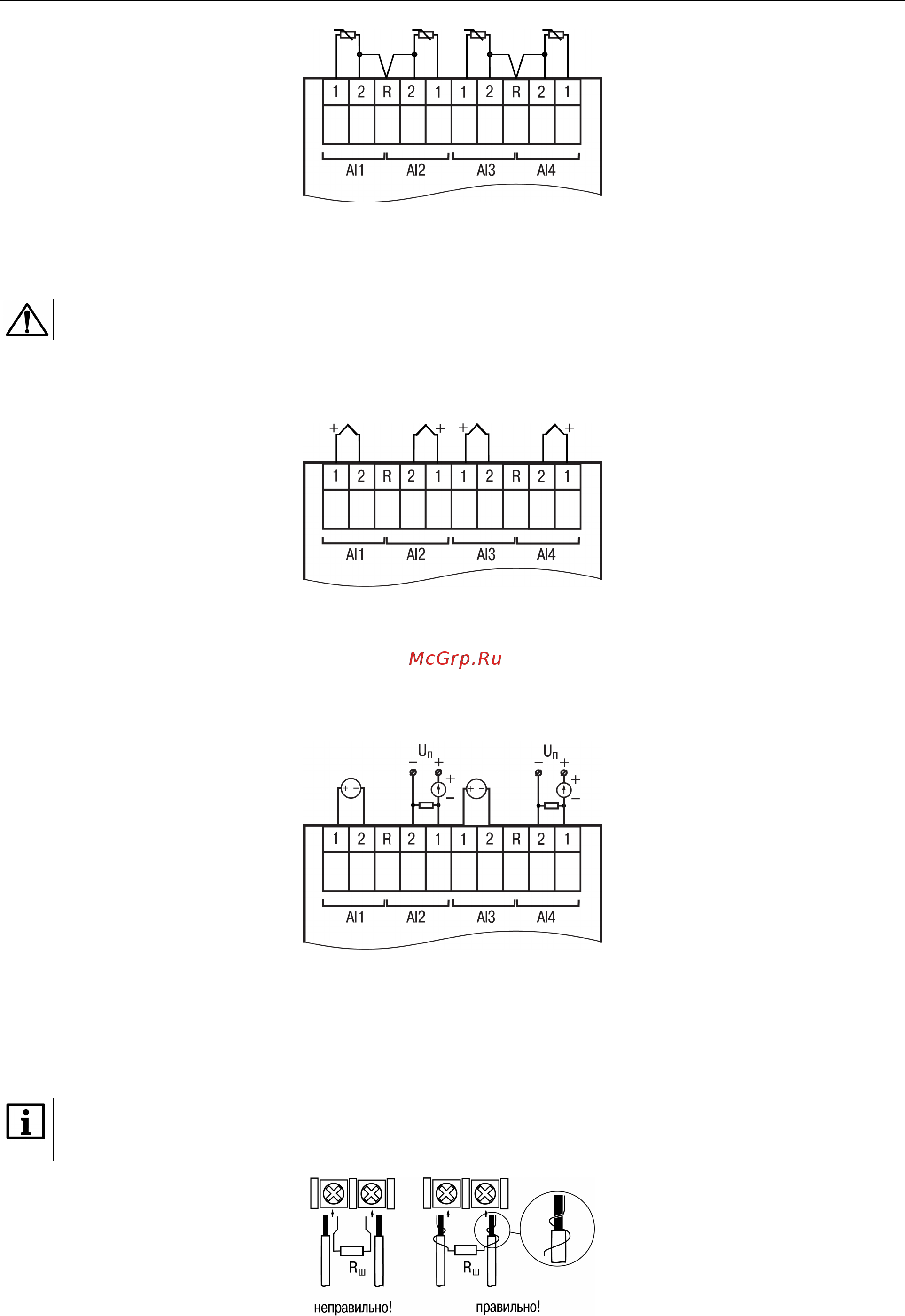

Рисунок 5.5 – Подключение ТС к аналоговым входам (AI) ПРМ-х.3

5.7.3 Подключение ТП

ВНИМАНИЕ

Запрещается использовать ТП с неизолированным рабочим спаем.

В приборе предусмотрена схема автоматической компенсации температуры свободных концов ТП.

Датчик температуры «холодного спая» установлен рядом с клеммником прибора.

Рисунок 5.6 – Подключение ТП к AI ПРМ-х.3

5.7.4 Подключение датчиков с выходом в виде тока или напряжения

Датчики с выходным сигналом в виде постоянного напряжения (от минус 50,0 до плюс 50,0 мВ или от 0

до 1,0 В) можно подключать непосредственно к входным контактам прибора.

Рисунок 5.7 – Подключение датчиков с выходом в виде напряжения (к AI1 и AI3) и с выходом в

виде тока (к AI2 и AI4)

Подключение датчиков с выходом в виде тока (0...5,0 мА, 0...20,0 мА или 4,0… 20,0 мА) следует

выполнять только после установки шунтирующего резистора сопротивлением 49,9 Ом (допуск не более

0,1 %), который следует подключать в соответствии с рисунком 5.8.

ПРИМЕЧАНИЕ

Можно установить резистор другого номинала из диапазона 45...50 Ом, который следует указать

в OwenLogic. Перед началом работы рекомендуется провести юстировку.

Рисунок 5.8 – Подключение шунтирующего резистора

Вывод резистора следует заводить с той же стороны винтовой клеммы, что и провод от датчика.
