6 Эксплуатация
19
6 Эксплуатация
6.1 Принцип работы
Модуль является пассивным устройством, которое работает по внутренней шине с головным
устройством и не может функционировать как самостоятельная единица. Для подключения модуля к
головному программируемому реле используется кабель из комплекта поставки.
6.2 Индикация
На лицевой панели прибора расположены элементы индикации — 8 светодиодов (см. рисунок ниже).

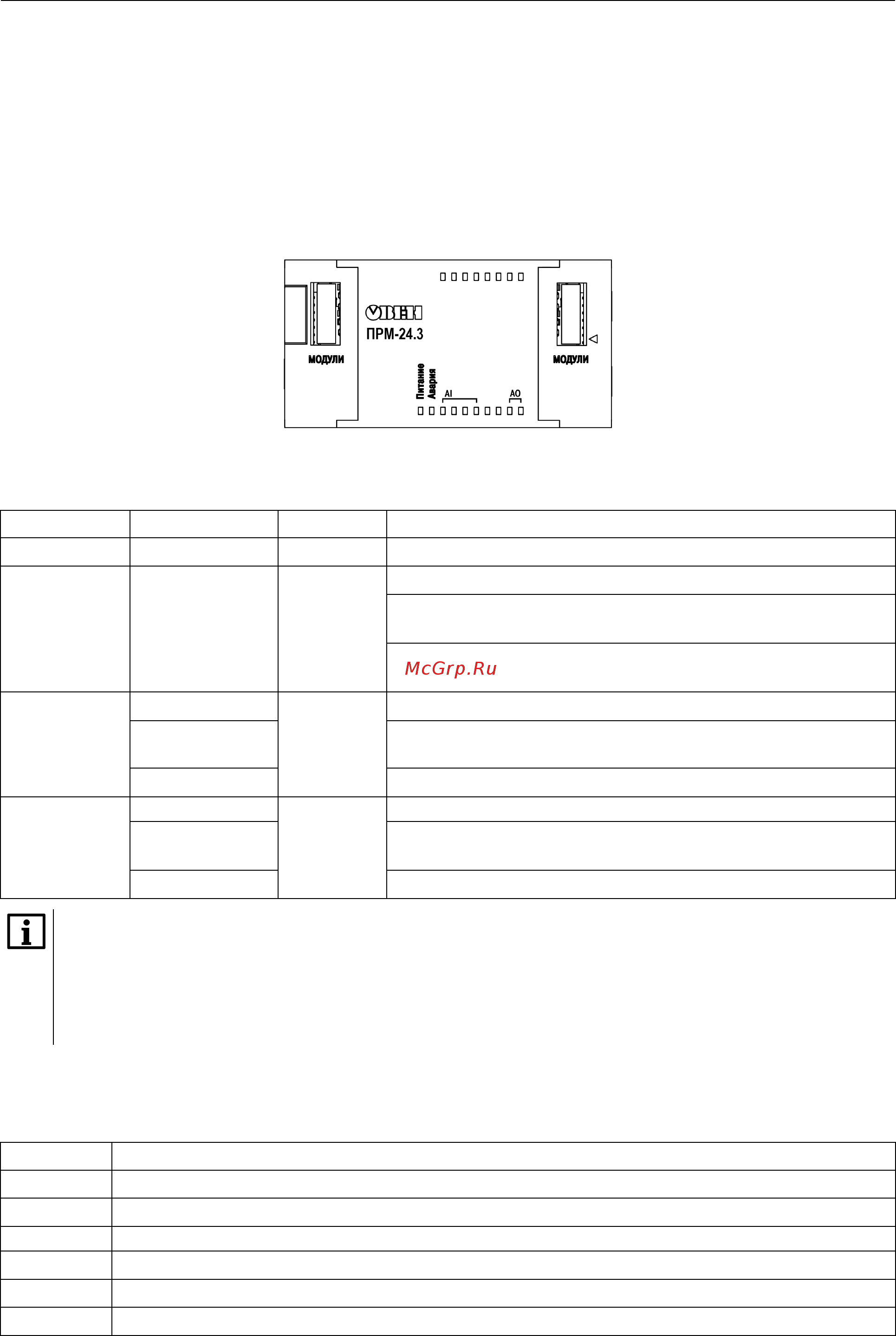

Рисунок 6.1 – Лицевая панель прибора
Таблица 6.1 – Назначение светодиодов
Светодиод Состояние
Цвет
Значение
Питание
Светится Зеленый
Наличие питания на модуле
Авария
Мигает
Красный
Отсутствие связи с головным устройством
В данной позиции установлен прибор модификации, не
соответствующей, указанной в проекте OwenLogic
Версия встроенного ПО модуля не соответствует версии
встроенного ПО головного устройства
AI
Светится
Желтый
Датчик подключен и сконфигурирован в OwenLogic
Не светится
В OwenLogic в параметре Тип датчика выбрано
значение Не подключен
Мигает
Неисправность датчика (см. таблицу 6.2)
AO Светится
Желтый
Канал включен
Не светится
В OwenLogic в параметре Тип выходного сигнала
выбрано значение Выход не используется
Мигает
Авария в канале*
ПРИМЕЧАНИЕ
* Сигнал об аварии аналогового выхода формируется в следующих случаях:
• нет питания аналогового выхода;
• повышенная температура ЦАП;
• обрыв нагрузки в режиме формирования тока.
В случае неисправностей аналоговых входов, модуль передает коды ошибок в головное устройство.
Коды ошибок отображаются вместо измеренного значения.
Таблица 6.2 – Коды неисправностей AI
Код Наименование неисправности
33333 Короткое замыкание входного датчика
44444
Обрыв входного датчика
55555
Канал отключен
66666 Величина вышла за пределы диапазона, который может измерить АЦП
77777 Выход за диапазон, установленный для датчика
88888 Неисправность датчика холодного спая
