7 Настройка
23
Таблица 7.1 – Настройки модуля
Параметр
Описание
Входы
Тип датчика
аналогового входа
Тип датчика, который будет подключен к аналоговому входу. В зависимости
от типа датчика программа OwenLogic будет получать с аналогового входа
значения в соответствующих единицах измерения. Например, для типов
датчика ТП или ТС будут получены значения в градусах Цельсия.

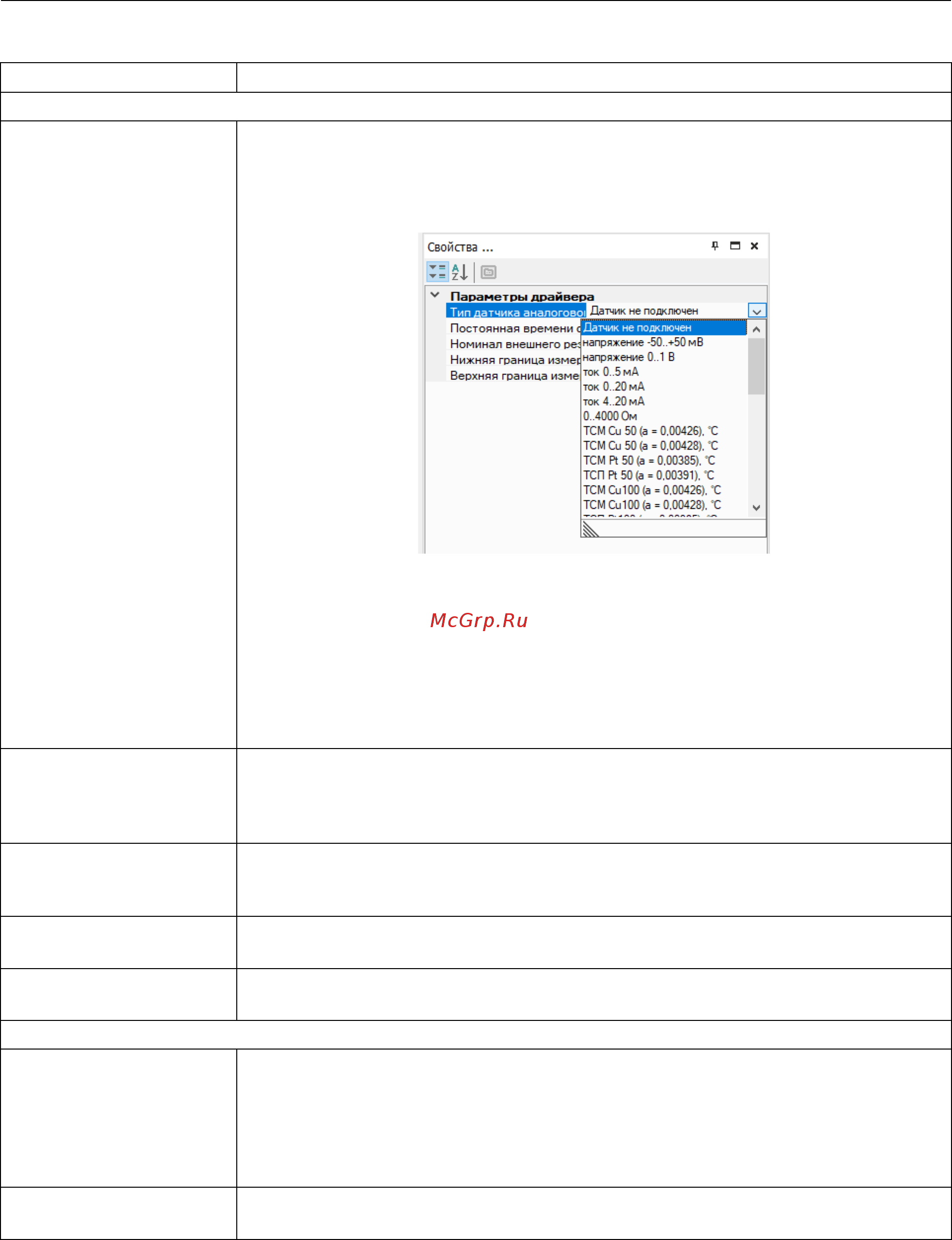

Рисунок 7.4 – Выбор типа датчика
Тип датчика Датчик не подключен установлен по умолчанию и указывает
на то, что данный измерительный канал не опрашивается контроллером.
Отключив неиспользуемые каналы, можно увеличить скорость опроса.
Например, если интервал между измерения одного канала составляет 0,8 с,
то на опрос четырех каналов потребуется 0,8 ∙ 4 = 3,2 с, трех каналов — 2,4
с, двух каналов — 1,6 с
Постоянная времени
фильтра
Фильтрация входных данных позволяет снизить влияние помех на
измеряемую величину. Параметр Постоянная времени фильтра задается в
секундах, от 0 до 65 (0 — фильтр выключен). Работа параметра описана в
(см. раздел 7.4)
Номинал внешнего
резистора для
измерения тока
Номинал внешнего резистора для измерения тока, от 45 до 50 Ом
Нижняя граница
измерения
Масштабирование шкалы измерения. Нижняя граница измерений —
минимальный уровень выходного сигнала датчика
Верхняя граница
измерения
Масштабирование шкалы измерения. Верхняя граница измерений —
максимальный уровень выходного сигнала датчика
Выходы
Безопасное состояние
Для ВЭ модулей могут быть настроены безопасные состояния для каждого
выхода. Данная настройка находится в меню Прибор/Настройка прибора/
Выходы, где для каждого выхода каждого модуля можно установить
значение аналогового сигнала в случае потери связи с головным
устройством. Данный параметр позволяет повысить безопасность системы
в нештатных ситуациях.
Тип выходного
сигнала
В зависимости от выбранного типа выходного сигнала будут использоваться
соответствующие ему калибровочные коэффициенты
Для каждого модуля предусмотрен параметр Статус, к которому можно привязать булевскую
переменную и использовать ее в пользовательской программе.
Если связь с модулем установлена или модификация модуля соответствует указанной в проекте
OwenLogic, то параметр Статус принимает значение 1.
Если связь с модулем потеряна или/и в данной позиции установлен модуль модификации, которая не
соответствует указанной, указанному в проекте OwenLogic, то параметр Статус принимает значение 0.
