7 Конфигурирование контроллера

130

Примечание. Обращение мастера сети к ПЛК по Ethernet происходит по базо-

вым сетевым настройкам ПЛК, заводским или пользовательским. Изменить

сетевые настройки ПЛК можно в режиме «ПЛК-Браузер (PLC-Brauser)» (см.

приложение Ж). В данном случае модуль использует MAC-адрес и IP-адрес

контроллера.

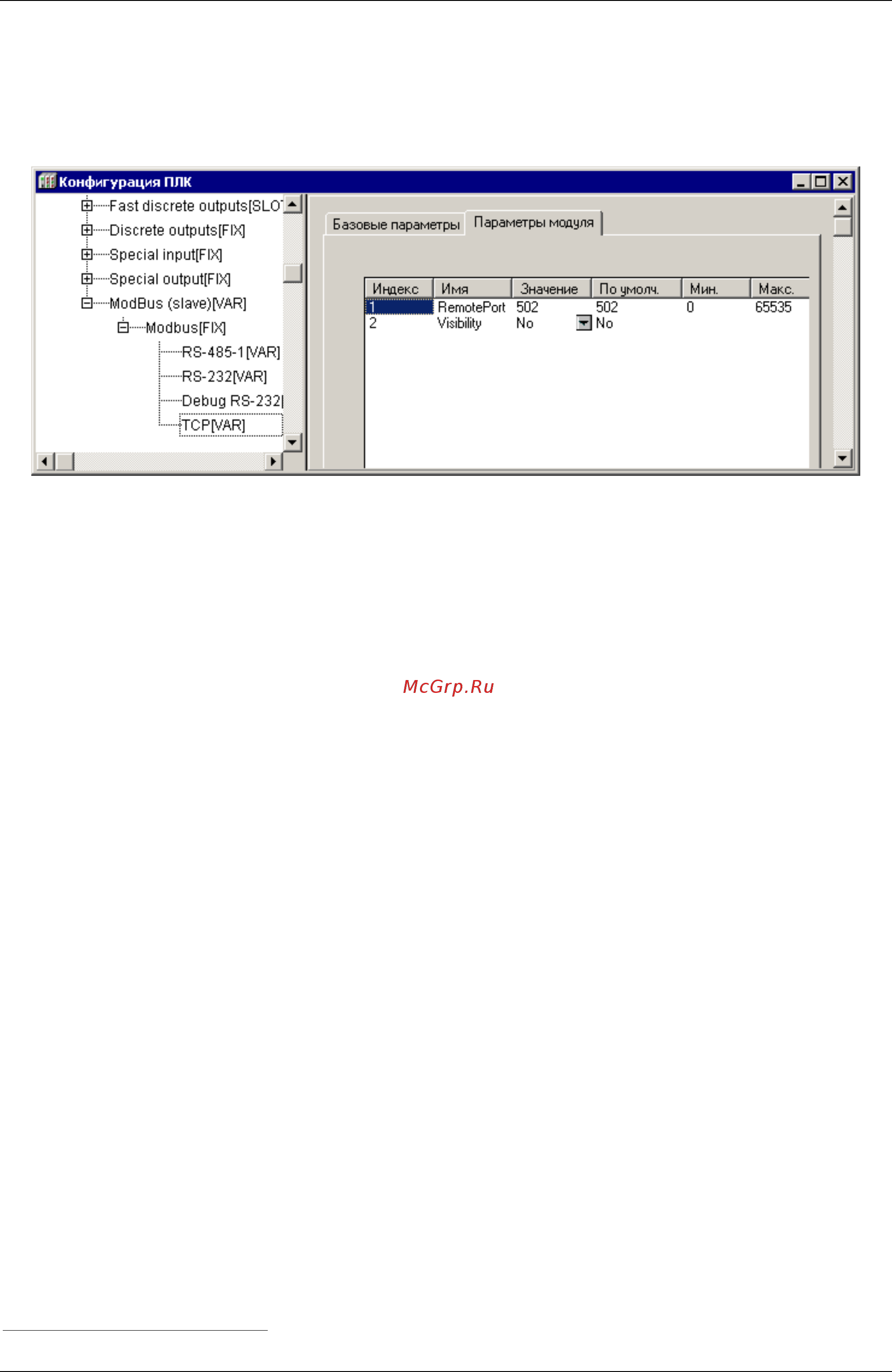

Рисунок 7.57 – Параметры порта TCP

7.4.9.1.3 Подмодуль Modem

Для удаленной работы с ПЛК может использоваться прямое соединение через

Hayes-совместимый последовательный модем (модем, имеющий общий набор ко-

манд «Hayes» или «AT-набор»

). \

Примеры настройки подмодуля приведены в приложении Д «Настройка под-

модуля “Modem”».

7.4.10 Модуль «Архиватор» (Archiver)

Модуль «Archiver (Архиватор)» используется для архивирования требуемых

данных. Архивируемые данные могут храниться на Flash диске ПЛК и извлекаться

оттуда при необходимости, или выводиться через коммуникационный интерфейс

(например, они могут быть распечатаны на принтере, подключенном к ПЛК через по-

следовательный интерфейс). Кроме того, к модулю «Archiver (Архиватор)» может

быть добавлен подмодуль архивации информации в файл («File Output», см. ниже).

Создание перечня архивируемых переменных (внесение переменных в список

для последующего архивирования) производится вызовом команды «Добавить по-

дэлемент (Append Subelement)» контекстного меню строки «Archiver».

В список могут быть добавлены переменные следующих типов: 8-, 16- и 32-

битная, число с плавающей точкой («Float») и текстовая строка («String») (максимум

15 символов+завершающий нуль), см. рисунок 7.58, а.

После добавления переменной любого типа в ее параметрах необходимо за-

дать имя архивируемой переменной – Variable Name – этим же именем переменная

будет именоваться в архивном файле (см. рисунок 7.58, б).

«Hayes» – название происходит от фамилии разработчика первого модема, «AT-набор» – название происходит от

«ATtention» (внимание).
