Овен ПЛК160 Руководство по программированию онлайн [145/197] 401645
![Овен ПЛК160 Руководство по программированию онлайн [145/197] 401645](/views2/1482712/page145/bg91.png)
9 Работа с высокочастотным таймером
145
функции инициализации прерывания таймера SetIRQ (из библиотеки
Timer.lib). Аргументом функции является значение периода вызова пре-
рывания в микросекундах (период должен быть кратен 20). Вызов функ-
ции необходимо делать однократно, при старте программы (пример ко-
да представлен в проекте hi_timer.pro, см. рисунок 6.6).
Для передачи информации в обработчик прерывания таймера исполь-
зуются глобальные переменные (см. п. 8). Для них также действует пра-
вило, предписывающее запись переменной только в одном POU.

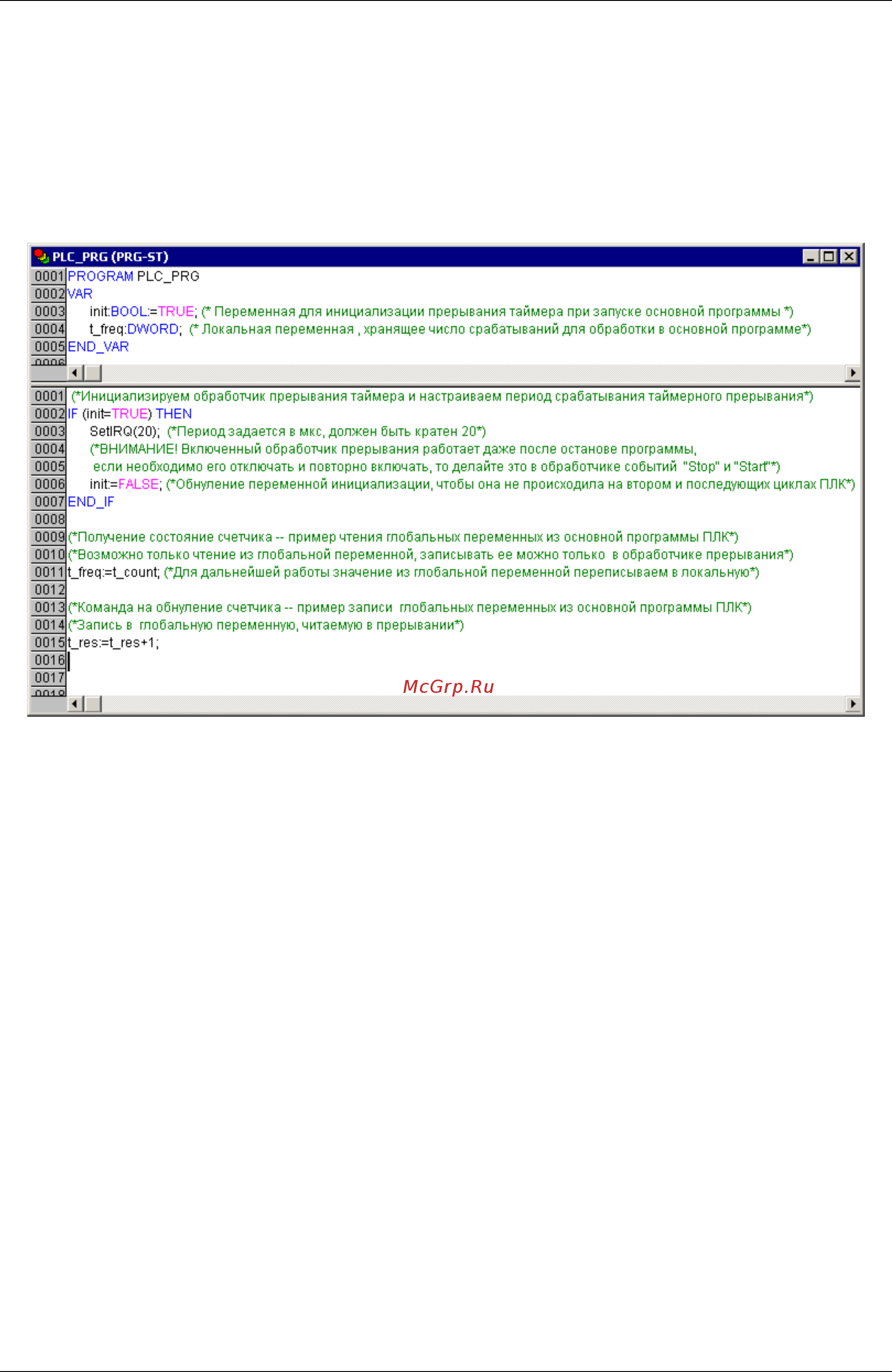

Рисунок 9.6 – Программа ПЛК, обращающаяся к функции
инициализации прерывания таймера «SetIRQ»
