Овен ИП320 [11/45] Работа с редактируемой областью экрана

4. Создание и редактирование проектов

4.1 Работа с редактируемой областью экрана

Работа с редактируемой областью экрана заключается в том, что в эту область вводятся требуемые

элементы (текст, регистр, пиктограммы кнопок, графики и др.). Для этих элементов задаются

необходимые параметры и свойства. После того, как редактируемый проект (представляющий

собой определенную совокупность экранов) загружен в панель ИП320, экраны, включенные в

проект, отображаются на дисплее панели ИП320 и используются в процессе управления ПЛК.

Все элементы, отображающиеся в рабочей области экрана, с использованием мыши могут быть

перемещены в пределах рабочей области. Для завершения перемещения следует щелкнуть левой

кнопкой мыши.

Ниже приведены описания способов создания, редактирования и использования элементов экрана.

4.2 Текст

Чтобы добавить на экран элемент «Область отображения текста» и отредактировать его, следует:

1. Нажать кнопку «Текст» ( ). В окне редактирования режима отобразится прямоугольная

область текста. Одновременно этот текст отображается в поле ввода «Текст»,

расположенном под окном редактирования (см. рисунок 4.4). В этом окне текст можно

отредактировать, используя символы (как кириллицы, так и латинского алфавита) и цифры.

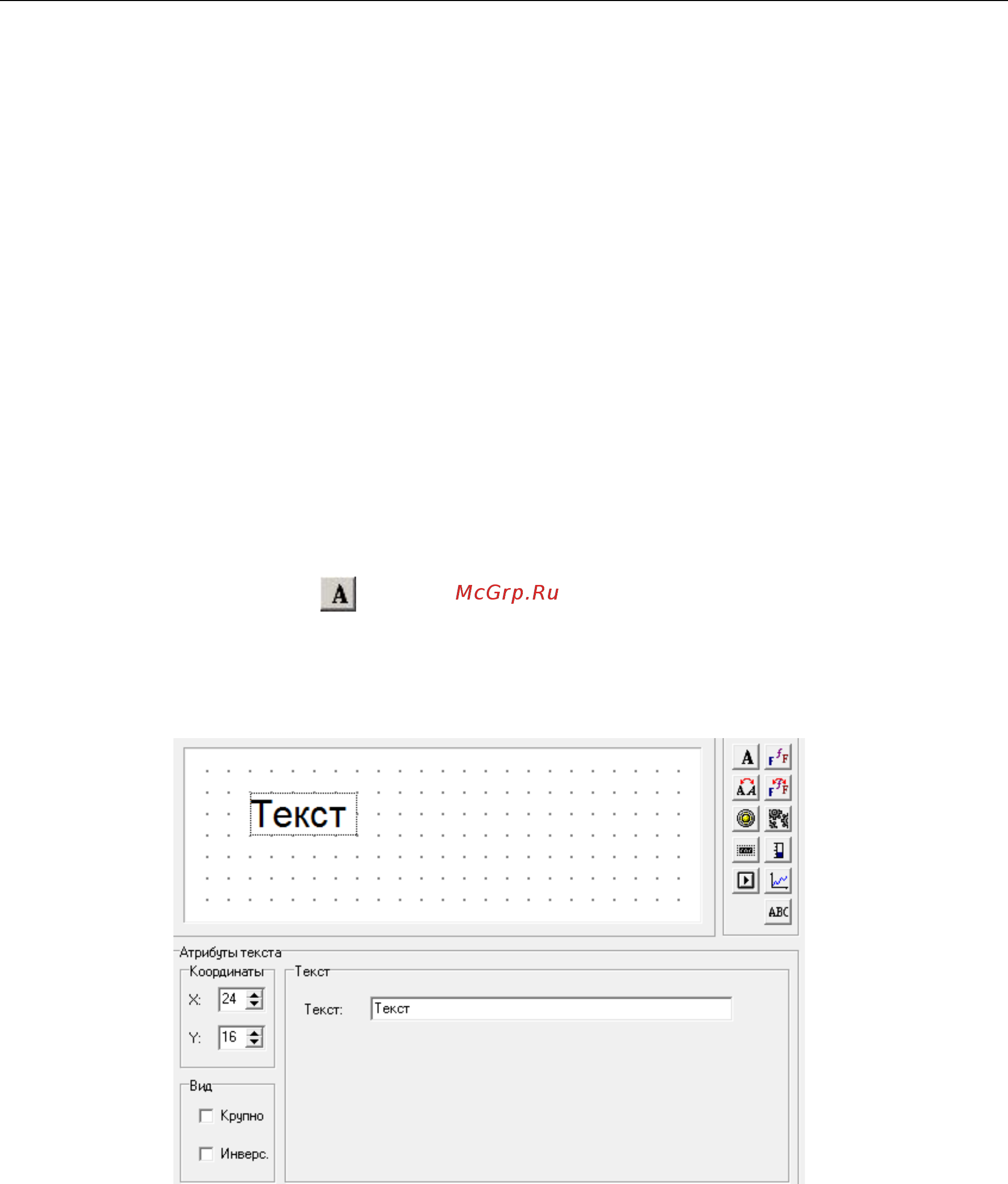

Рисунок 4.4 – Область отображения текста

2. В области «Атрибуты текста», в полях «Координаты» отображаются численные значения

координат редактируемого элемента (относительно левой верхней точки области

редактирования). Изменяя значения координат с помощью кнопок со стрелками, можно

перемещать редактируемый элемент в пределах области редактирования.

3. В группе «Вид», при установке флажка в поле переключателя «Крупно» раз меры

редактируемого элемента (введенного текста) увеличиваются вдвое.

4. В группе «Вид», при установке флажка в поле переключателя «Инверс.» про исходит

инверсия цветов текста и фоновой подсветки.
