4. Создание и редактирование проектов

6. В области «Отображение» задаются строки динамического текста. Они вводятся

непосредственно в строки таблицы. Для ввода текста следует выбрать требуемую строку,

щелчком левой кнопки мыши перевести ее в режим редактирования и ввести требуемый

текст.

Связанная строка динамического текста отображается на дисплее панели тогда, когда заданный

регистр ПЛК принимает значение, соответствующее номеру строки (от 0 до 254).

4.5 Графический динамический текст

Чтобы задать параметры «графического динамического текста», следует:

1. Нажать кнопку . Откроется область задания параметров изменяющихся текстов (см.

рисунок 4.7).

Приемы работы с областью ввода кириллического текста аналогичны таковым для

динамического текста, см. п. 4.4

. Но в группе «Вид», поле переключателя «Крупно»

замещено кнопкой «Шрифт». Нажатие этой кнопки вызывает стандартное окно выбора

шрифта, в котором могут быть заданы параметры используемого шрифта.

ПРИМЕЧАНИЕ

Следует использовать самые распространенные шрифты с нормальной толщиной символов,

такие как Arial, Times New Roman, Tahoma, Impact, MS Sans Serif.

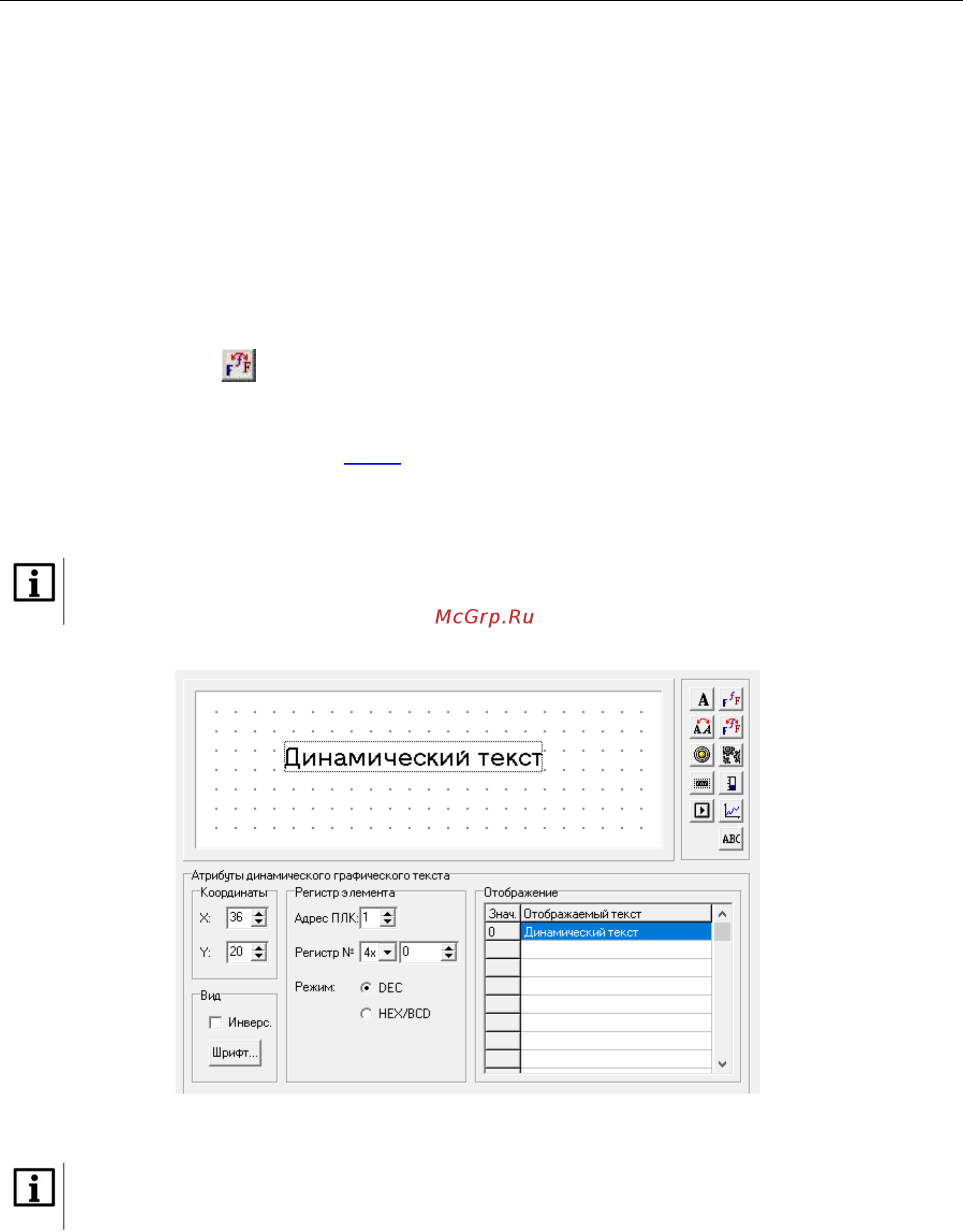

Рисунок 4.7 – Графический динамический текст

ПРИМЕЧАНИЕ

Использование инструмента «Графический динамический текст» позволяет выводить текст

различными шрифтами, но применение данного инструмента приводит к большему расходу

памяти, нежели применение инструмента «Динамический текст». Поэтому для больших

проектов (20 экранов и более) не рекомендуется часто использовать этот элемент.
