4. Создание и редактирование проектов

4.4 Динамический текст

В процессе управления технологическими процессами бывает важно отобразить текущее состояние

механизма. Оно может быть отображено словами, описывающими различные состояния. Это

облегчает процесс управления. Для реализации этого необходимо динамически изменять текст в

процессе работы в зависимости от состояния регистра ПЛК.

Чтобы задать параметры «динамического текста», следует:

1. Нажать кнопку . Откроется область задания параметров изменяющихся текстов (см.

рисунок 4.6).

2. В области «Атрибуты динамического текста», в полях «Координаты» отображаются

численные значения координат редактируемого элемента (относительно левой верх ней

точки области редактирования). Изменяя значения координат с помощью кнопок со

стрелками, можно перемещать редактируемый элемент в пределах области

редактирования.

3. В области «Вид»: при установке флажка в поле переключателя «Крупно» размеры

редактируемого элемента (введенного текста) увеличиваются вдвое.

4. В области «Вид»: при установке флажка в поле переключателя «Инверс.» происходит

инверсия цветов текста и фоновой подсветки.

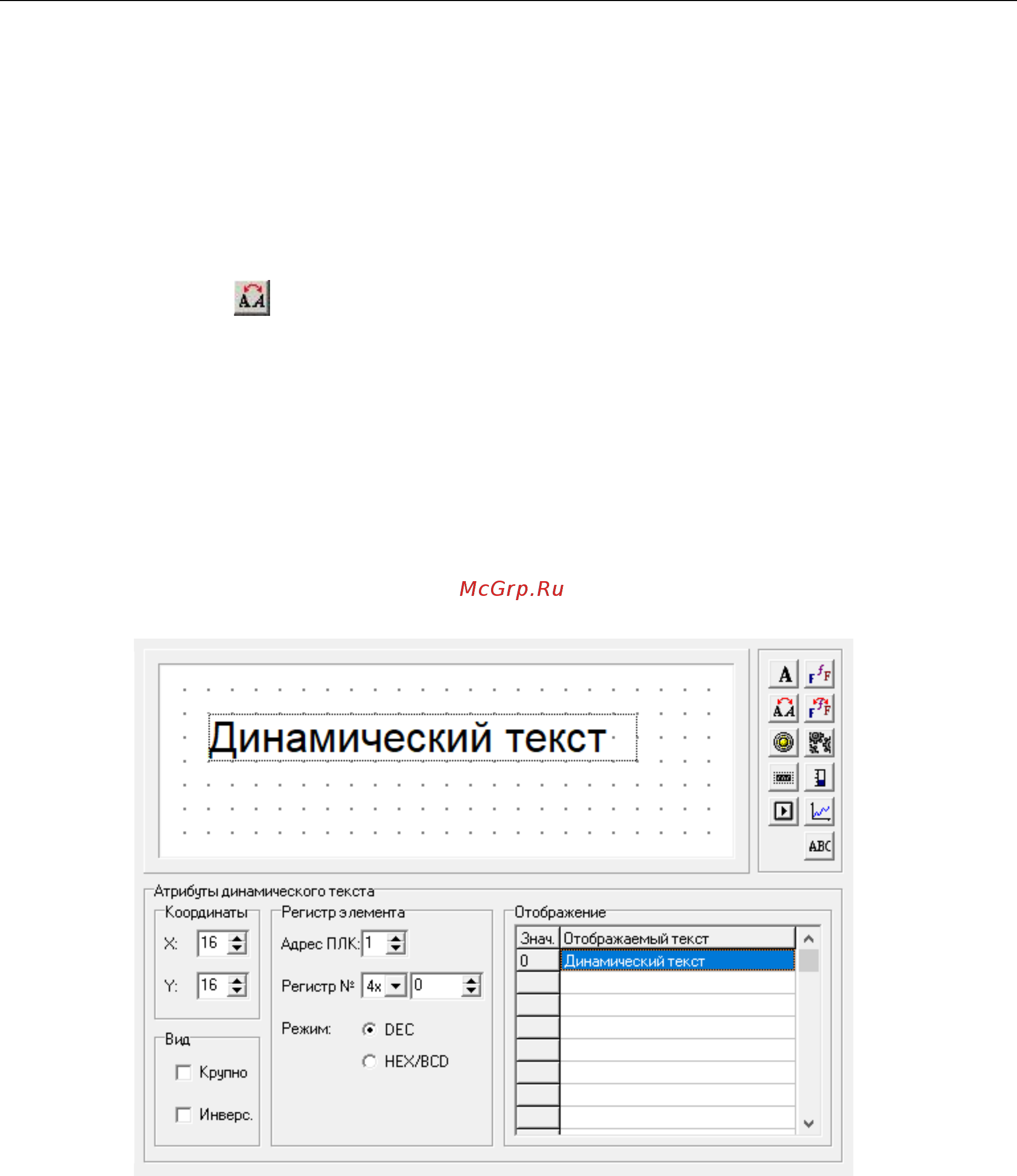

Рисунок 4.6 – Динамический текст

5. В области «Регистр»:

• В поле «Адрес ПЛК» – в режиме Master задать требуемый адрес ПЛК, с которого

получаются данные для переключения текста.

• В полях «Регистр №»:

− в режиме Master: задать номер регистра ПЛК, связываемый с динамически

меняющимся текстом;

− в режиме Slave: задать номер регистра в панели ИП320.

• Переключатель «Режим» (возможные варианты «DEC и HEX/BCD») – задает

отображение данных либо в десятичной системе счисления, либо отображение

данных в режиме HEX (в шестнадцатеричной системе счисления).
