4. Создание и редактирование проектов

4 Создание и редактирование проектов

Для создания нового проекта следует:

1. Нажать кнопку «Новый проект» ( ) панели инструментов, или выбрать команду Файл |

Новый проект, или нажать сочетание горячих клавиш <Ctrl+I>. Откроется окно «Настройки

Modbus» (см. рисунок 4.1, а или б).

а) б)

в)

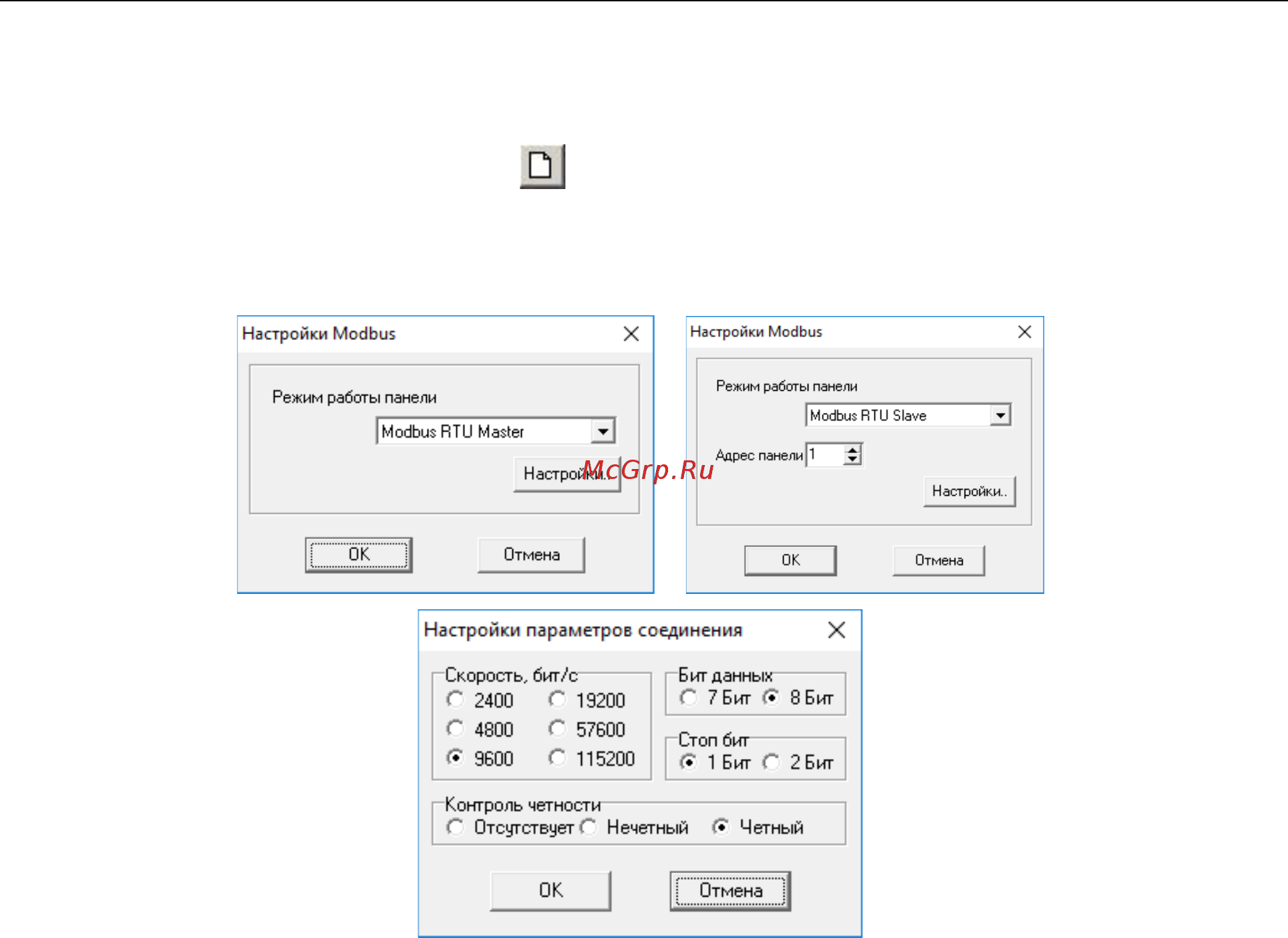

Рисунок 4.1 – Окна «Настройки Modbus» (а, б) и «Настройки параметров соединения» (в)

2. В этом окне на рисунке 4.1а и 4.1б – в строке «Настройки Modbus» связи ПЛК режим работы

панели:

• Для того чтобы панель ИП320 работала Мастером, следует выбрать Modbus RTU

Master (см. рисунок 4.1, а).

• Для того чтобы панель ИП320 была подчиненным, следует выбрать Modbus RTU

Slave (см. рисунок 4.1, б). В этом же окне выбирается адрес панели из диапазона

1…247.

3. В этом окне – нажать кнопку «Настройки». Откроется окно «Настройки параметров

соединения» (см. рисунок 4.1, в).

4. В этом окне выбором требуемой позиции задать:

• Скорость – скорость информационного обмена ПЛК с панелью ИП320.

• Бит данных – задает длину слова данных информационного обмена ПЛК с панелью

ИП320.

• Контроль четности – задает тип контроля четности данных информационного

обмена ПЛК с панелью ИП320. Значение выбирается из вариантов: Отсутствует /

Нечетный / Четный.

• Стоп бит – задает количество стоповых бит данных информационного обмена ПЛК с

панелью ИП320. Выбирается «1» или «2».

• После того, как требуемые значения заданы – нажать кнопку «ОК». Окно закроется,

а введенные данные будут сохранены в проекте. Для выхода из окна без сохранения

данных – нажмите кнопку «Отмена».

5. Нажать кнопку «ОК» в окне «Настройки Modbus». Окно закроется, а введенные данные будут

сохранены в проекте. Для выхода из окна без сохранения данных – нажмите кнопку

«Отмена».

6. После того, как процедура задания параметров нового проекта завершена:

• В области «Экраны» в столбце «№» отобразится номер экрана «1».
