4. Создание и редактирование проектов

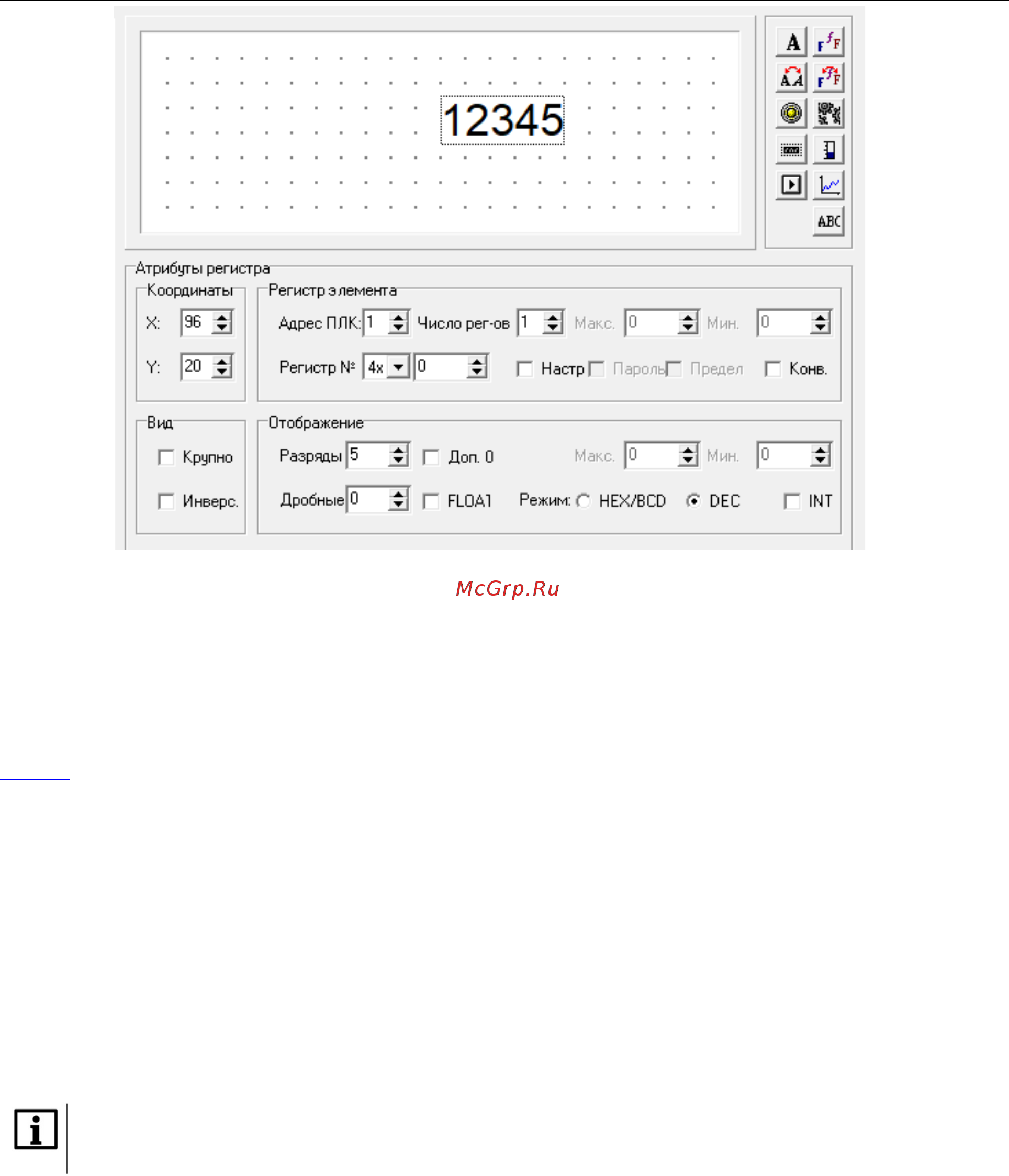

Рисунок 4.13 – Задание параметров области отображения параметров регистра

4.7.2 Регистр – редактирование данных в ПЛК

Чтобы задать для области экрана выполнение редактирования значения определенного параметра

ПЛК, следует создать в рабочей области экрана поле Регистр, аналогично тому, как это описано в

п. 4.7.1

. Но при этом:

• Переключатель «Настр.»: установить флажок в поле переключателя. Если флажок

переключателя не установлен, то редактируемый элемент предназначен только для

отображения данных. Когда флажок переключателя установлен, то активируются

переключатель «Предел» и «Пароль».

• Переключатель «Предел»: если флажок переключателя установлен, то активируются поля

«Макс./Мин.» (Отображение), в которых задаются минимальное и максимальное значение

редактируемой величины.

• В полях «Макс.» и «Мин.» задаются ограничения на редактируемое значение. Ограничение

задается с учетом дробных разрядов (Макс. = 26, Дробные = 1 => максимально допустимое

значение = 2,6).

ПРИМЕЧАНИЕ

Установленное минимальное значение должно быть меньше максимального. При установке

отрицательного значения минимального или максимального значений следует установить

флажок в поле переключателя «Знак».

• Переключатель «Пароль» – установка переключателя задает необходимость ввода па роля

для редактирования изменяемой величины.

• Переключатель «Конв.» – если флажок переключателя установлен, то значение регистра

линейно масштабируется из диапазона Мин. – Макс. (Конв.) в Мин. – Макс. (Отображение).

См. рисунок 4.14 – если 4x0 = 12, то на панели будет отображено число 50.
