4. Создание и редактирование проектов

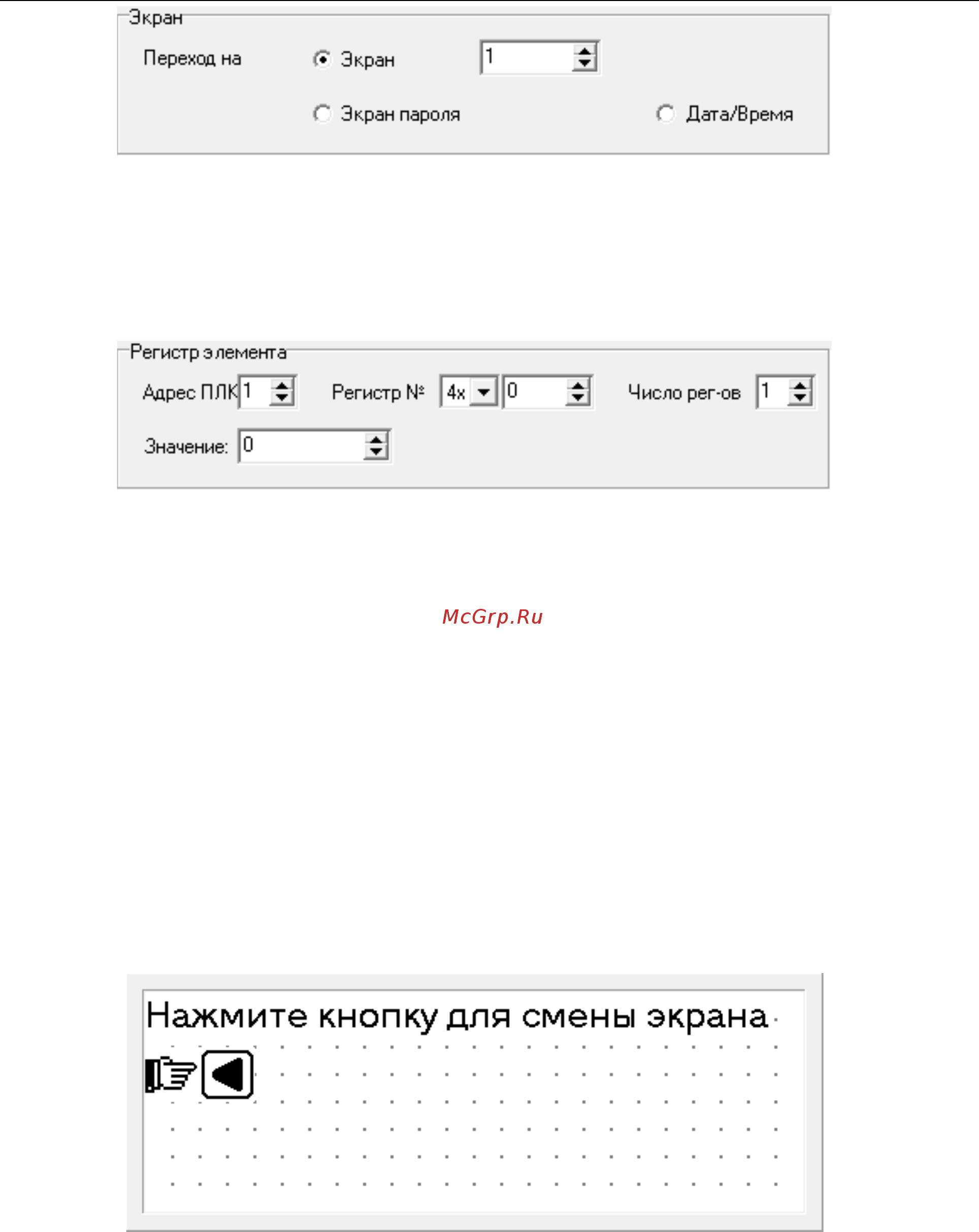

Рисунок 4.10 – Параметры переключения экрана

12. При выборе позиции «Регистр» активируется группа полей «Регистр элемента», в которой

следует задать параметры регистра ПЛК, значение которого будет задаваться при нажатии

функциональной кнопки (см. рисунок 4.11).

Рисунок 4.11 – Параметры ввода данных

• В полях этой области следует задать:

• «Адрес ПЛК» – в режиме Master задает адрес ПЛК.

• «Регистр №»:

− в режиме Master задает номер регистра в ПЛК, в который

записывается значение («4х» и номер);

− в режиме Slave задает номер регистра в панели ИП320, в который

записывается значение.

• «Число рег-ов» задает число регистров (1 или 2), в которые производится

запись (два регистра могут потребоваться, если записываемое значение не

помещается в один).

• «Значение» задает значение, которое будет записано при нажатии

функциональной кнопки.

13. После задания параметров функциональной кнопки можно разместить возле кнопки текст

комментария (подсказки). Например: «Нажмите кнопку для смены экрана» (см. рисунок 4.12).

Рисунок 4.12 – Комментарии к функциональным кнопкам
