Овен САУ-МП [14/96] Подключение

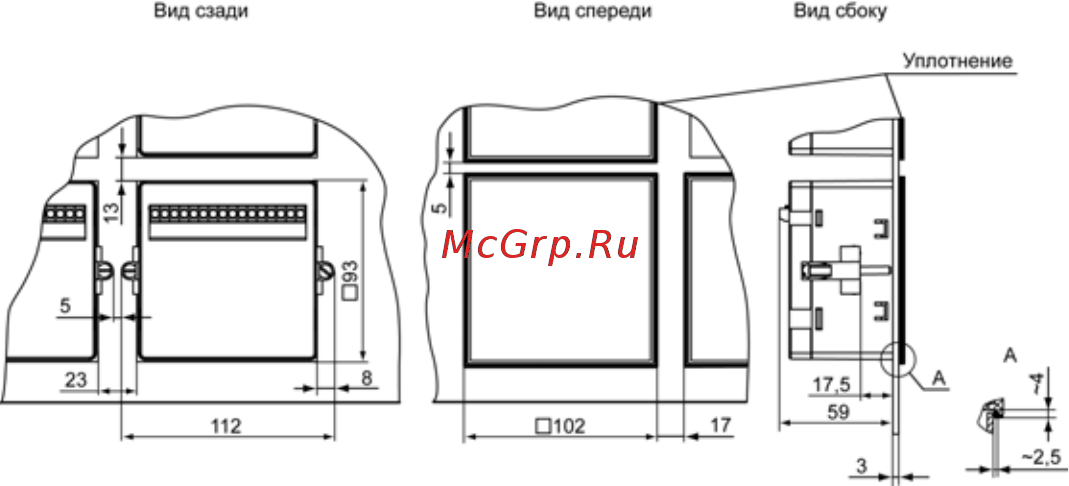

Рисунок 4.5 – Прибор в корпусе Щ1, установленный в щит толщиной 3 мм

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений рекомендуется использовать медные

многожильные кабели, концы которых перед подключением следует тщательно зачистить,

залудить или использовать кабельные наконечники. Зачистку жил кабелей необходимо

выполнять с таким расчетом, чтобы их оголенные концы после подключения к прибору

не выступали за пределы клеммника. Сечение жил кабелей должно быть не более 1 мм
