Овен САУ-МП [20/96] Подключение кондуктометрических зондов
![Овен САУ-МП [20/96] Подключение кондуктометрических зондов](/views2/1483514/page20/bg14.png)
20

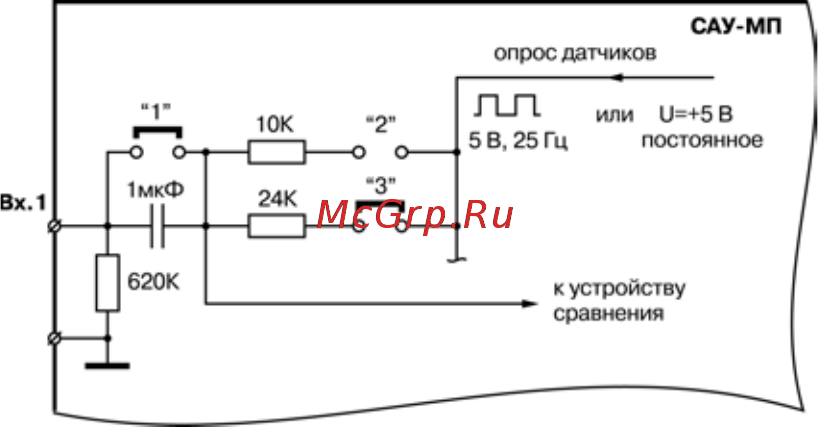

Рисунок 5.3 – Функциональная схема входного устройства
5.4.2 Подключение кондуктометрических зондов
Кондуктометрические зонды применяются для контроля уровня жидкостей, обладающих
электрической проводимостью. Примеры установки кондуктометрических зондов на объектах
представлены на рисунке ниже.
