5.4.3 Датчики с выходными ключами n–p–n-типа

Для нормальной работы САУ-МП выходные ключи датчиков должны (при достижении веществом

контролируемого уровня) переключаться из закрытого состояния в открытое.

Питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока

напряжением 12 В или от внешнего блока питания (рисунок ниже).

Для работы с датчиками этого типа на соответствующем входном устройстве должны быть

установлены перемычки «1» и «2».

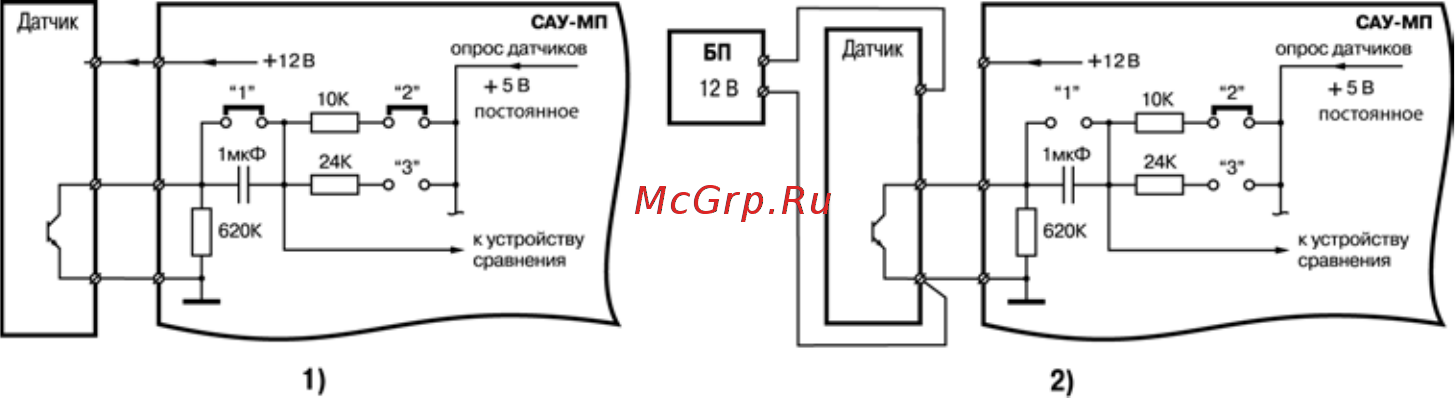

Рисунок 5.6 – Схема подключения емкостных выключателей: 1) питание от прибора,

2) питание от внешнего источника

5.4.4 Подключение механических контактных устройств

Механические контактные устройства могут применяться для контроля работоспособности

насосов в системах водоснабжения, а также для контроля уровня различных по физико-

химическому составу жидкостей в устройствах поплавкового типа (например, датчики типа ДЭМ).
