![Овен САУ-МП Инструкция по эксплуатации онлайн [21/96] 402160](/views2/1483514/page21/bg15.png)
21

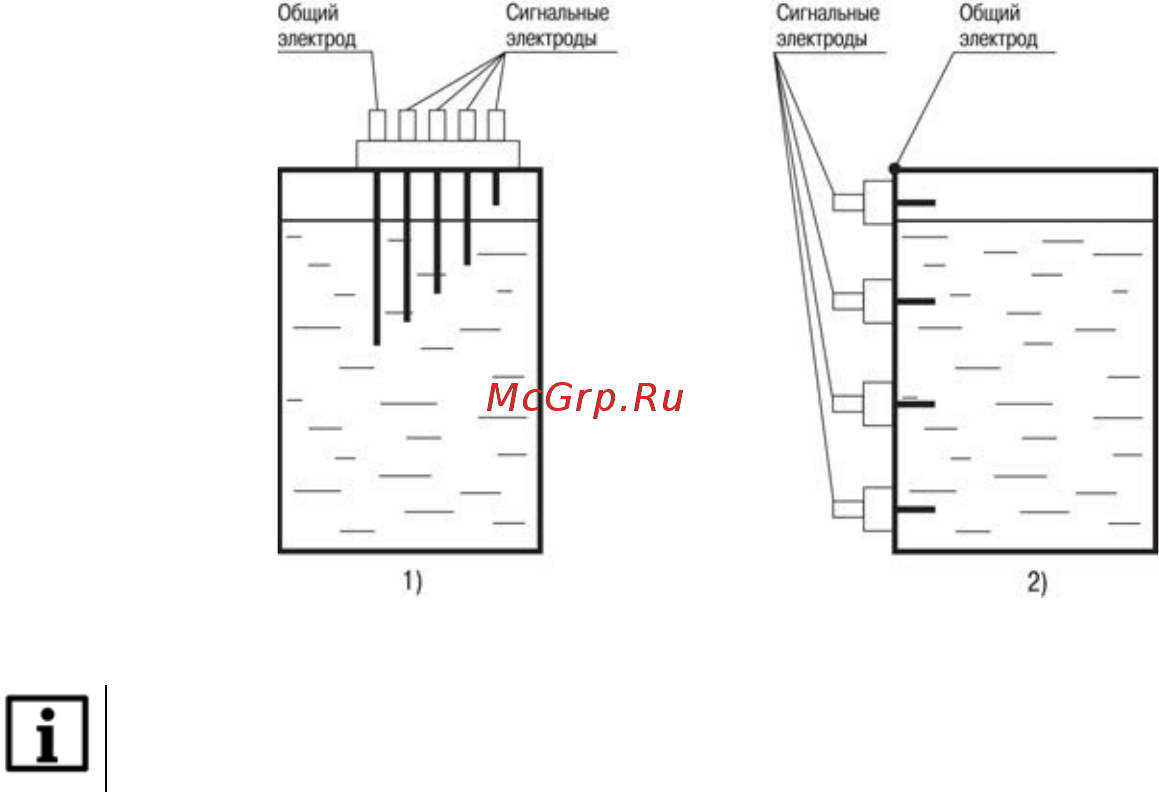

Рисунок 5.4
ПРИМЕЧАНИЕ
При контроле уровня в металлическом резервуаре его корпус следует использовать в
качестве общего электрода.
По мере заполнения резервуара электроды соприкасаются с жидкостью, происходит замыкание
электрических цепей между общим и соответствующими сигнальными входами прибора,
фиксируемое входными устройствами как достижение заданных уровней. Схема подключения
кондуктометрического зонда к прибору приведена на рисунке ниже.
