41
b
#
8.9 У клеммных колодок для подключения барьеров искробезопасности имеется табличка с
надписью «Искробезопасные цепи» и приведена информация в соответствии с требованиями
ГОСТ 30852.10-2002.
8.10 Приборы серии МЕТАКОН могут использоваться в опасном производстве в соответ-
ствии с «Условиями применения»:
1 Приборы серии МЕТАКОН устанавливаются за пределами опасных зон.
2 Область применения регуляторов серии МЕТАКОН согласно маркировке взрывозащиты
и другим нормативным документам, регламентирующим применение электрооборудования, рас-
положенного вне взрывоопасной зоны и связанного искробезопасными электрическими внешни-
ми цепями с электрическими устройствами, установленными в опасных зонах.
3 Безопасная эксплуатация приборов обеспечивается за счет применения максимальной то-
ковой защиты цепей питания и гальванической развязки входных цепей.
4 Электрическая схема подключения барьеров искробезопасности к приборам серии МЕ-
ТАКОН приведена на рисунке 8.11.
5 Корпуса всех устройств должны быть заземлены.

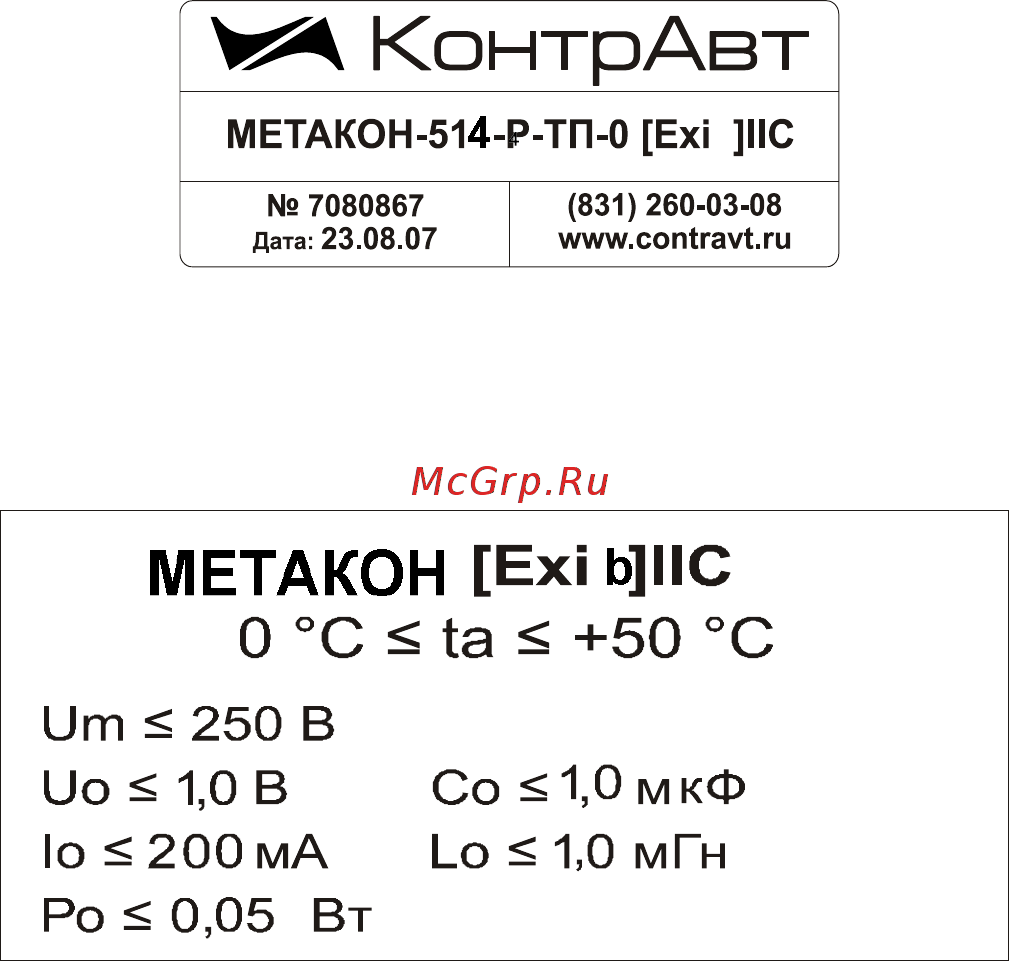

6 На боковой поверхности корпусов приборов серии МЕТАКОН приводится маркировка с
указанием взрывозащиты, а при монтаже приборов на монтажном щите аналогичная маркировка
делается на монтажном щите.
7 Клеммные колодки приборов имеют следующие параметры по зазорам и длинам путей
утечки.
