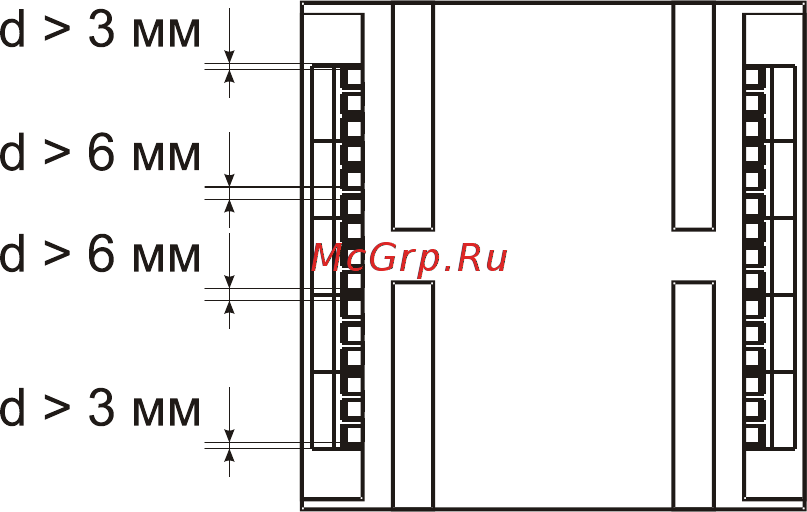

Рисунок 8.10 – Параметры зазоров и длин пути утечки, к которым подключены

разделительные искробезопасные цепи

где D>6 мм – зазоры между клеммами и длина пути утечки в соответствии с

требованиями таблицы 4 ГОСТ 30852.10-2002.

где D>3 мм – зазоры и длина пути утечки в соответствии с требованиями

п.6.3.1 ГОСТ 30852.10-2002.

8.11 Использование приборов по назначению при работе в опасном производстве

8.11.1 По способу защиты человека от поражения электрическим током Регуляторы соот-

ветствуют классу II по ГОСТ 12.2.007.0-75.

8.11.2 Барьеры искробезопасности подключаются согласно маркировке при отключенном

напряжении питания.

8.11.3 При эксплуатации Приборов необходимо соблюдать требования ГОСТ 12.3.019-80,

"Правил технической эксплуатации электроустановок потребителей", "Правил техники

безопасности при эксплуатации электроустановок потребителей" и «Правил устройства элек тро-

установок. ПУЭ», утвержденных Госэнергонадзором, а также руководствоваться указаниями ин-

струкций по технике безопасности, действующих на объектах эксплуатации Регуляторов.

8.11.4 Обеспечение взрывозащиты (искробезопасности) Регуляторов

Искробезопасность входных (выходных) электрических цепей достигается за счет ограни-

чения тока и напряжения до искробезопасных значений по ГОСТ 30852.10-2002.

Искробезопасные цепи гальванически развязаны от силовой сети 220 В сетевым трансфор-

матором.

Ограничение напряжения и тока в цепи питания подключаемых первичных преобразовате-

лей обеспечивается барьерами искрозащиты.

Первичная обмотка сетевого трансформатора и искрозащитные элементы барьера защище-

ны плавкими предохранителями. Во внешней цепи питания прибора рекомендуется установить

тумблер SMST-202-2A1 (250 В, 1А) или другой с аналогичными характеристиками, обеспечи-

вающий подключение/отключение его от сети, и быстродействующий плавкий предохранитель

типа ВПБ6-14 или предохранитель другого типа с аналогичными номинальными характеристи-

ками на номинальный ток 0,5 А.

Электрическая прочность изоляции обмоток трансформатора выдерживает испытание пе-

ременным током напряжением 3000 В по ГОСТ 30852.10-2002.

Цифровые цепи связи АЦП с микропроцессорным блоком выполнены с применением опто-

электронных элементов. Цепи внешнего интерфейса, а также цепи исполнительных реле не име-

ют гальванических связей с искробезопасными цепями Регуляторов.

На каждый прибор на боковой стороне прибора наклеивается схема электрических подклю-

чений прибора к барьерам искрозащиты в соответствии с модификацией прибора.
