Прочее расположение колонок

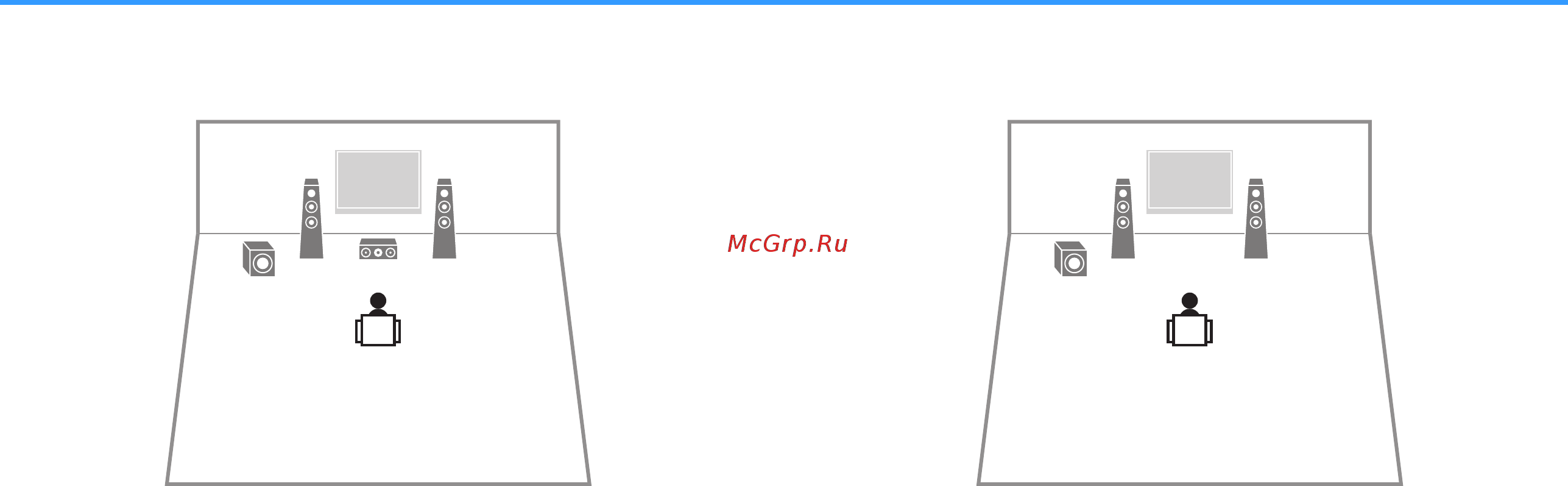

Также доступны следующие расположения колонок.
n
3.1-канальная система
1 2
39
n
2.1-канальная система
1 2
9
Ru
14
