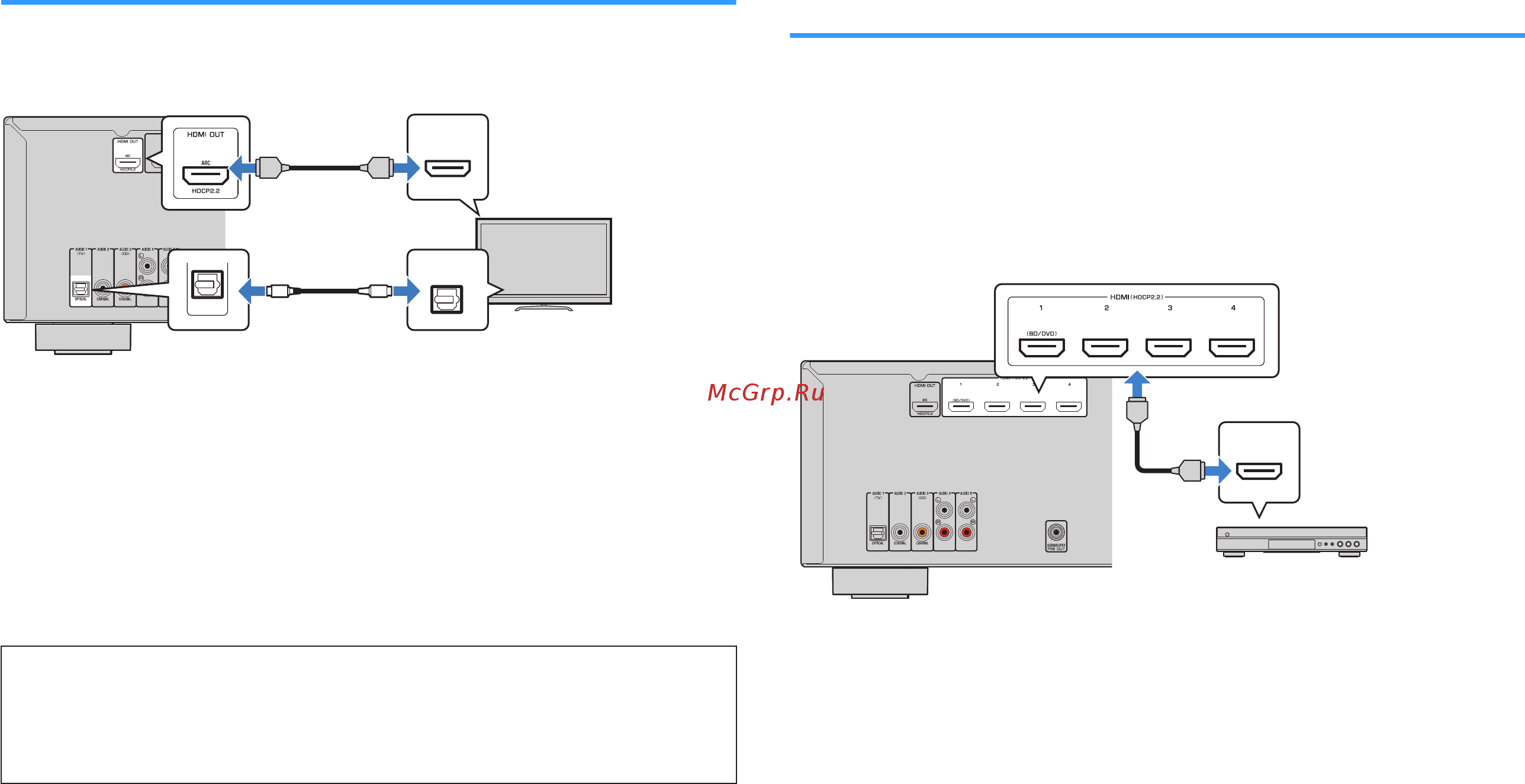

Подключение телевизора
Подключите телевизор к аппарату с помощью кабеля HDMI и цифрового оптического
кабеля.
HDMI
HDMI
HDMI
OPTICAL
OPTICAL
HDMI
HDMI
HDMI
OPTICAL
OPTICAL
O OO O
Аппарат (вид сзади)
Гнездо AUDIO 1 (OPTICAL)
Гнездо HDMI OUT Вход HDMI
Аудиовыход
(цифровой
оптический)
ТВ
Примечание
▪ Подключение цифрового оптического кабеля позволяет воспроизводить на аппарате аудиосигнал с
телевизора. Подключение цифрового оптического кабеля необязательно в следующих случаях:
– Если телевизор поддерживает функцию Audio Return Channel (ARC)
– Если вы просматриваете телепрограммы только через телевизионную абонентскую приставку
▪ Если вы с помощью кабеля HDMI
подключите к аппарату телевизор, поддерживающий управление HDMI,
то сможете управлять включением и выключением аппарата и регулировать его громкость с помощью
пульта ДУ елевизора.
Чтобы использовать функции HDMI Контроль и ARC, необходимо выполнить настройки
HDMI
на аппарате. Более подробные сведения о настройках см. в
разделе “Информация о HDMI” (c. 66).
About Audio Return Channel (ARC)
▪ ARC позволяет передавать аудиосигналы в обоих направлениях. Если вы подключите к аппарату
телевизор, поддерживающий
ARC, с помощью одного кабеля HDMI, вы можете выводить видео/
аудиосигнал на телевизор или принимать входной аудиосигнал с телевизора на аппарат.
▪ При использовании функции ARC,
подключайте телевизор к аппарату с помощью кабеля HDMI,
который поддерживает ARC.
Подключение видеоустройств (таких как BD/DVD-
проигрыватели)
Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели,
телевизионные абонентские приставки и игровые консоли. Выберите один из
следующих способов подключения в зависимости от набора выходных видео/
аудиогнезд видеоутройства. Если на видеоустройстве есть выходное гнездо
HDMI,
рекомендуем использовать подключение HDMI.
n
Подключение HDMI
Подключите видеоустройство к аппарату с помощью кабеля HDMI.
HDMI
HDMI
HDMI
Аппарат (вид сзади)
Гнездо HDMI OUT
Гнезда HDMI 1–4
Видеоустройство
Если в качестве источника входного сигнала аппарата выбрать HDMI 1–4, нажав кнопку
INPUT, то видео/аудиосигнал, который воспроизводится на видеоустройстве, будет
выводиться через аппарат.
Примечание
Для просмотра видеосигналов, подаваемых на гнезда HDMI 1–4, необходимо подключить телевизор к
гнезду
HDMI OUT аппарата (c. 18).
Ru
18
