5 Подключение силового кабеля
Предупреждение
(Только модель для Бразилии и общая модель)
Убедитесь, что переключатель VOLTAGE SELECTOR аппарата установлен в соответствии с величиной
напряжения в данном регионе ДО ТОГО, КАК подключить силовой кабель к настенной розетке
переменного тока. Ненадлежащая установка переключателя
VOLTAGE SELECTOR может привести к
повреждению аппарата и созданию потенциальной опасности возгорания.
Перед подключением силового кабеля
Установите переключатель VOLTAGE SELECTOR
в положение, соответствующее величине напряжения в
данном регионе. Используются следующие значения напряжения переменного тока:110–120/220–240 В,
50/60 Гц.

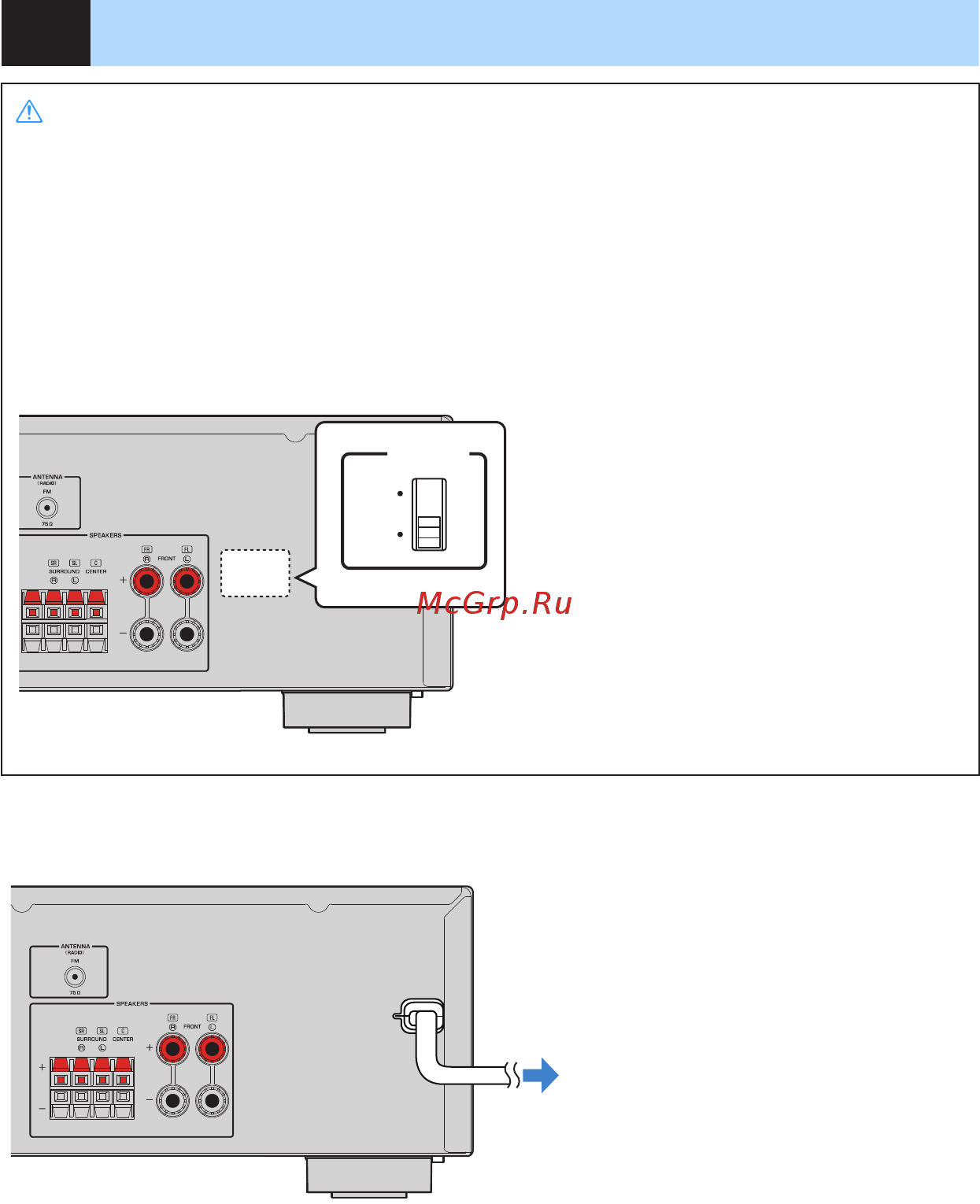

Аппарат (вид сзади) VOLTAGE SELECTOR
SUB
WOOFER
VOLTAGE
SELECTOR
110V
–
120V
220V
–
240V
После того как вышеуказанные подключения будут выполнены, вставьте силовой
кабель.
SUB
WOOFER
Аппарат (вид сзади)
В настенную розетку
переменного тока
Ru
21
