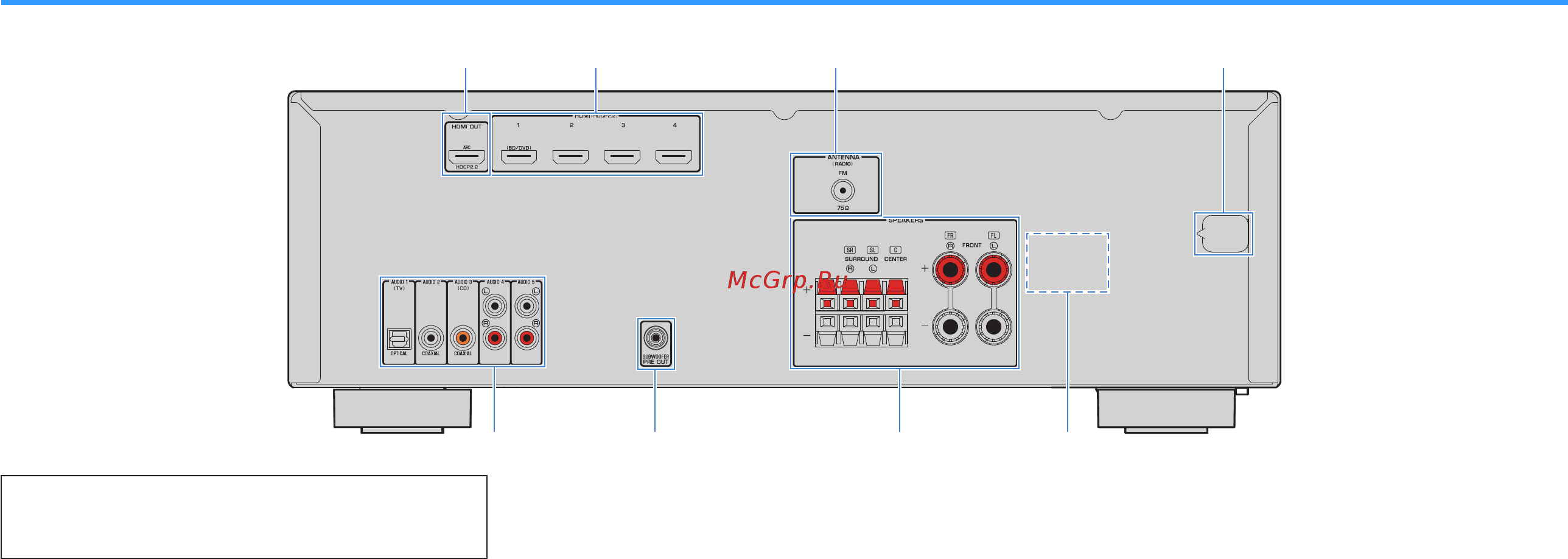

Задняя панель
SUB
WOOFER
7 85 6
2
1
3 4
▪ Область вокруг выходных видео-/аудиогнезд обозначена
белым цветом непосредственно на устройстве, чтобы
избежать ошибок при подключении.
1
Гнездо HDMI OUT
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c.
17). При использовании
функции ARC, аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT.
2
Гнезда HDMI 1-4
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI,
и для подачи видео-/
аудиосигналов (c. 18).
3
Гнездо ANTENNA
Для подключения к антенне FM (c. 20).
4
Силовой кабель
Для подключения к настенной розетке переменного тока
(c.
21).
5
Гнезда AUDIO 1–5
Для подключения к воспроизводящим аудиоустройствам и
ввода аудиосигналов (c. 18).
6
Гнездо SUBWOOFER PRE OUT
Для подключения к сабвуферу (со встроенным усилителем)
(c.
15).
7
Разъемы SPEAKERS
Для подключения к колонкам (c. 15).
8
VOLTAGE SELECTOR
(Только модель для Бразилии и общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 21).
Ru
