3 Подключение телевизора/воспроизводящих устройств
Аппарат оснащен различными входными гнездами, в
том числе входными гнездами HDMI, и позволяет
подключать различные виды воспроизводящих
устройств.

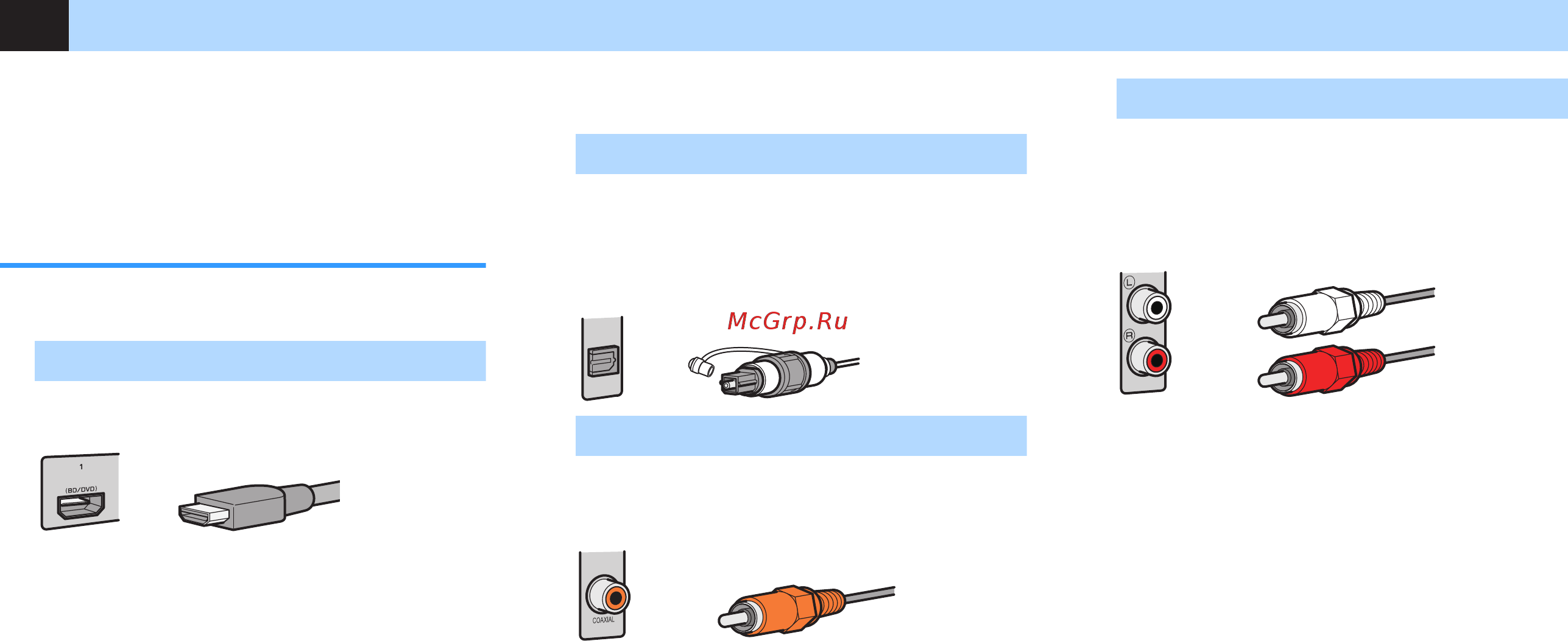

Входные и выходные гнезда и
кабели
n
Видео/аудиогнезда
Гнезда HDMI
Цифровое видео и цифровой звук передаются по
одному кабелю. Используйте кабель HDMI.
Кабель HDMI
Примечание
▪ Используйте 19-штыревой кабель
HDMI с логотипом HDMI.
Рекомендуется использовать кабель длиной до 5,0 м, чтобы
избежать ухудшения качества сигнала.
▪ Гнезда
HDMI аппарата поддерживают функции управления
HDMI, Audio Return Channel (ARC), и 3D и передачи видео в
формате 4K Ultra HD (вывод через аппарат).
▪ Используйте кабель Premium High Speed HDMI Cable
или
кабель Premium High Speed Cable с Ethernet для просмотра
3D-видео или видео 4K Ultra HD.
n
Аудиогнезда
Гнездо OPTICAL
Используются для передачи цифровых
аудиосигналов. Используйте цифровой оптический
кабель. При наличии на конце кабеля защитного
колпачка, снимите его перед использованием
кабеля.
OPTICAL
Цифровой оптический кабель
Гнезда COAXIAL
Используются для передачи цифровых
аудиосигналов. Используйте цифровой
коаксиальный кабель.
Цифровой коаксиальный кабель
Гнезда AUDIO
(Гнезда L/R каналов стереозвука)
Используются для передачи аналоговых
стереофонических аудиосигналов. Используйте
штекерный стереокабель (кабель
RCA).
Стереофонический штекерный
кабель
Ru
17
