Названия компонентов и их функции
Далее приведены названия и функции компонентов аппарата и прилагаемого пульта ДУ.

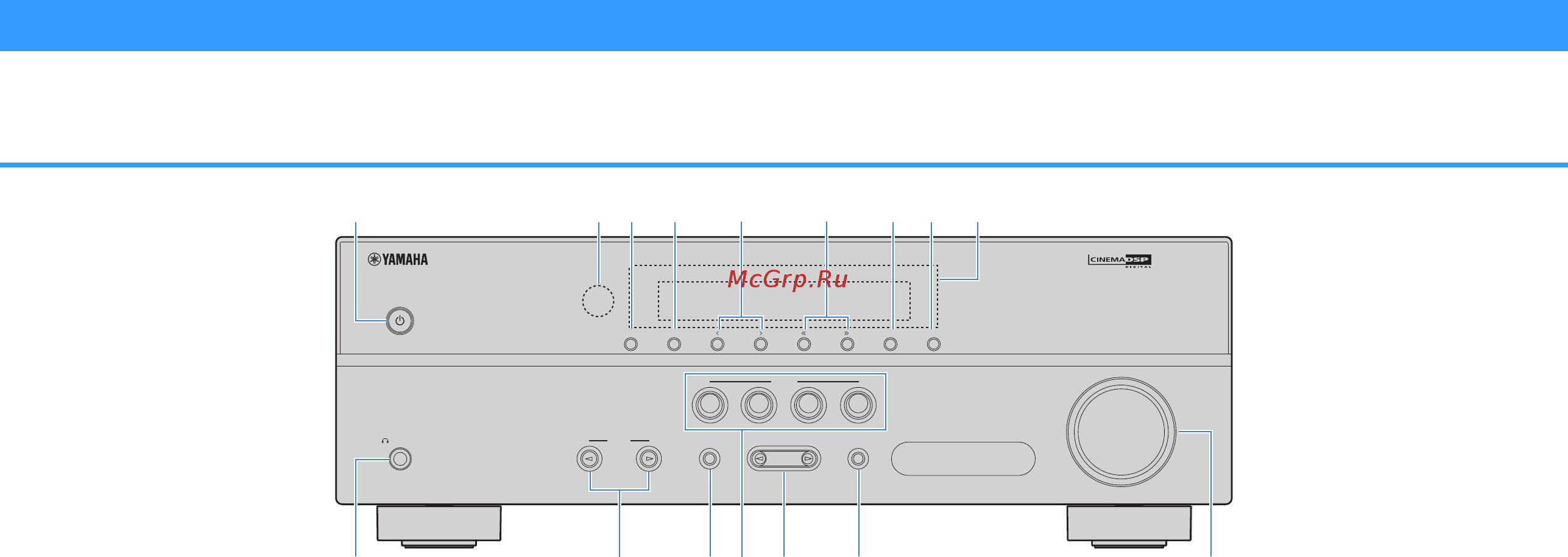

Передняя панель
INFO
MEMORY
PRESET
FM MODE MUTE
TUNING
PHONES
SILENT
CINEMA
VOLUME
TONE
CONTROL
STRAIGHT
TV
BD
DVD
CD
RADIO
INPUT
PROGRAM
SCENE
2 8 93 41 5 6 7
0
B D E FA C
1
Кнопка z (питание)
Включение/выключение (переход в режим ожидания)
аппарата.
2
Сенсор дистанционного управления
Получает сигналы с пульта ДУ (c. 4).
3
Кнопка INFO
Выбор информации, отображаемой на дисплее передней
панели (c. 25).
4
Кнопка MEMORY
Сохранение FM-радиостанций в качестве
предустановленных радиостанций (c. 33
).
5
Кнопки PRESET
Выбор предустановленной FM-радиостанции (c. 35).
6
Кнопки TUNING
Выбор радиочастоты (c. 32).
7
Кнопка FM MODE
Переключение между режимами “Стерео” и “Моно” для FM-
радиостанций (c. 32).
8
MUTE
Приглушение выводимого звука.
9
Дисплей передней панели
Отображение информации (c. 8).
:
Гнездо PHONES
Для подключения наушников.
A
Кнопки INPUT
Выбор источника входного сигнала.
B
Кнопка TONE CONTROL
Регулировка отдельно уровня высокочастотного (Treble) и
низкочастотного (
Bass) диапазона (c. 38).
C
Кнопки SCENE
Выбор сохраненного источника входного сигнала и
звуковой программы одним нажатием. А также включение
аппарата, когда он находится в режиме ожидания (c. 26).
D
Кнопки PROGRAM
Выбор звуковой программы или декодера окружающего
звучания (c. 27
).
E
Кнопка STRAIGHT
Включение и выключение режима прямого декодирования
(c. 30).
F
Ручка VOLUME
Регулировка громкости.
