Сборка беговой дорожки
13
4
Шестигранный
ключ 5 мм с
крестовой
отверткой
M4 x 8L
(x2)
12
11
M8 x 100L
(x2)
Плоская шайба
M8 (x2)
Шестигранный
ключ 6 мм

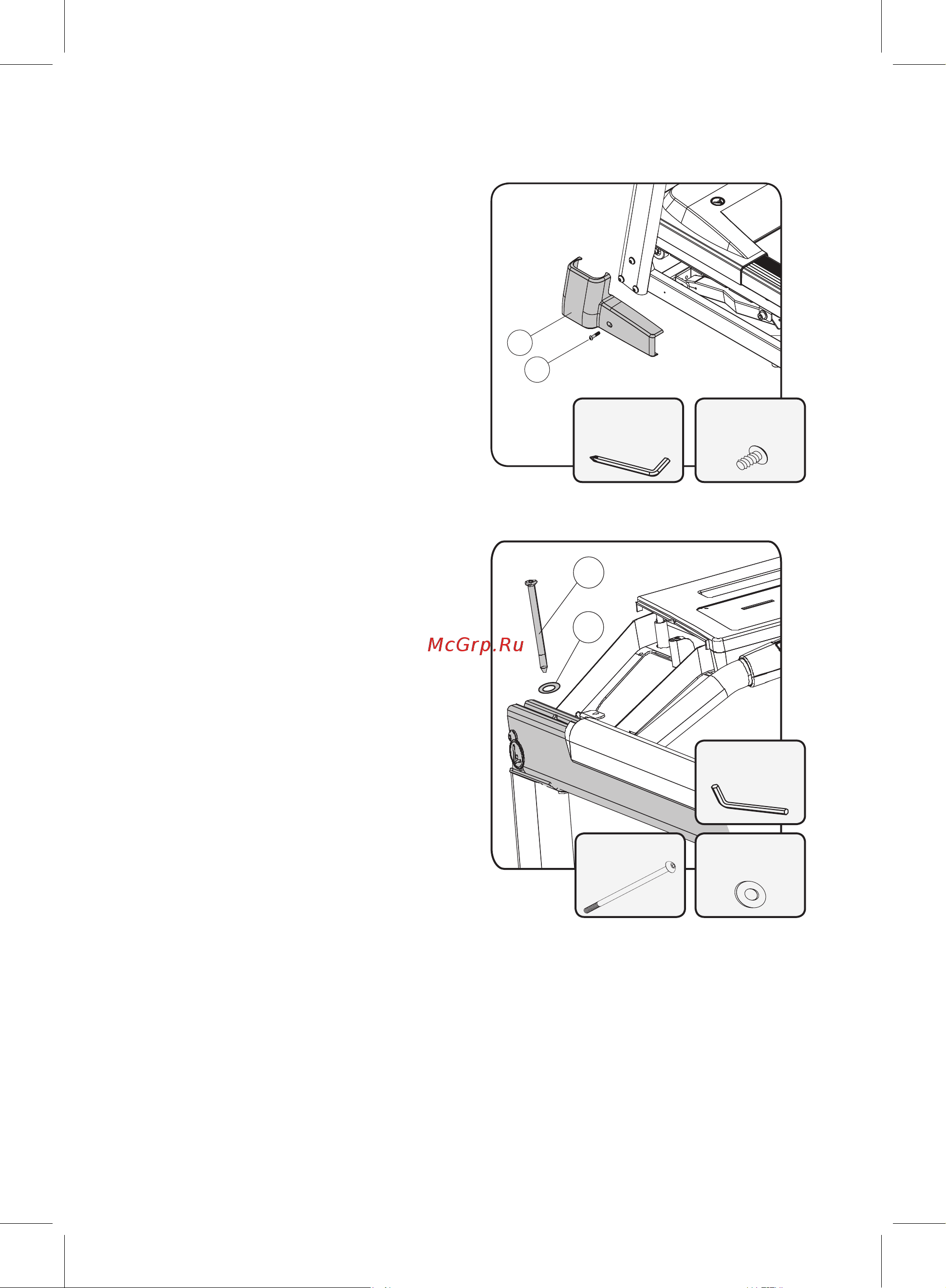

Шаг 3: Крепление кожуха вертикальной стоки
A. Вывинтите предварительно
завинченный винт M4x8L (13).
B. Установите левый кожух вертикальной
стойки (4), надвинув переднюю часть
кожуха вокруг вертикальной стойки и
отцентрировав или совместив кожух с
вертикальной стойкой.
C. Установите винт M4 x 8L (13).
D. Повторите шаги A и B для правого
кожуха вертикальной стойки.
Шаг 4: Крепление руля
A. Вставьте болт M8 x 100L (11) и
шайбу M8 (12) сквозь левую рукоятку
вверх, соблюдая осторожность,
чтобы не повредить провода,
проходящие в рукоятке. Повторите
для правой рукоятки.
B. Немного завинтите оба болта в
вертикальную стойку.
C. Полностью затяните оба болта
рукояток.
