Lifespan TR5500IC [19/47] Сборка беговой дорожки
![Lifespan TR5500IC [19/47] Сборка беговой дорожки](/views2/1487447/page19/bg13.png)
Сборка беговой дорожки
йынсарК/йынреЧ
йынсарК/йынреЧ

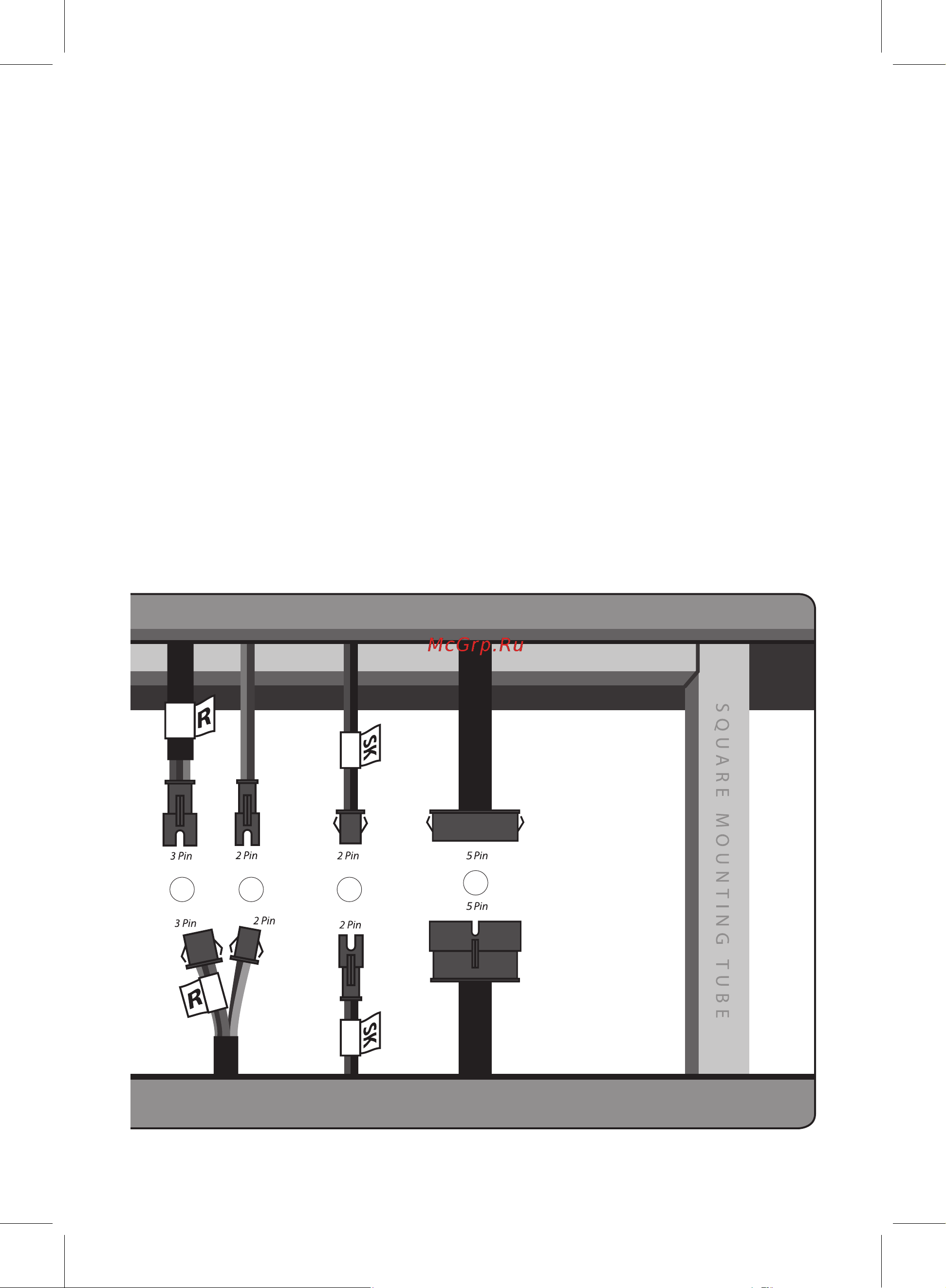

C5 C2C4
C1
C. Надежно закрепите семь оставшихся кабельных разъемов - четыре
2-контактных, два 3-контактных и один 5-контактный разъем, которые
необходимо подключить.
1. Соедините 5-контактные разъемы (C1).
2. Соедините провода с меткой «SK» (C2).
3. Соедините два 3-контактных разъема (C4). Есть метки «L» и «R».
Соедините провод с меткой «L» с другим проводом с меткой «L»,
то же самое повторите для проводов с метками «R».
Они предназначены управления скоростью и наклоном на рукоятках.
4.
Остальные два 2-контактных разъема (C5) предназначены для датчиков ЧСС,
и порядок их подключения не имеет значения.
5. Остальные два 2-контактных разъема предназначены для датчиков ЧСС,
и порядок их подключения не имеет значения.
D. Осторожно вставьте все провода в верхнюю или нижнюю часть
кожуха консоли.
20
