Сборка беговой дорожки
Вид снизу
Предустановленный
14
M8 x 15L
(x4)
Шестигранный
ключ 6 мм
15
Предустановленный
Шестигранный
ключ 5 мм с
крестовой
отверткой
M4 x 8L
(x2)
A

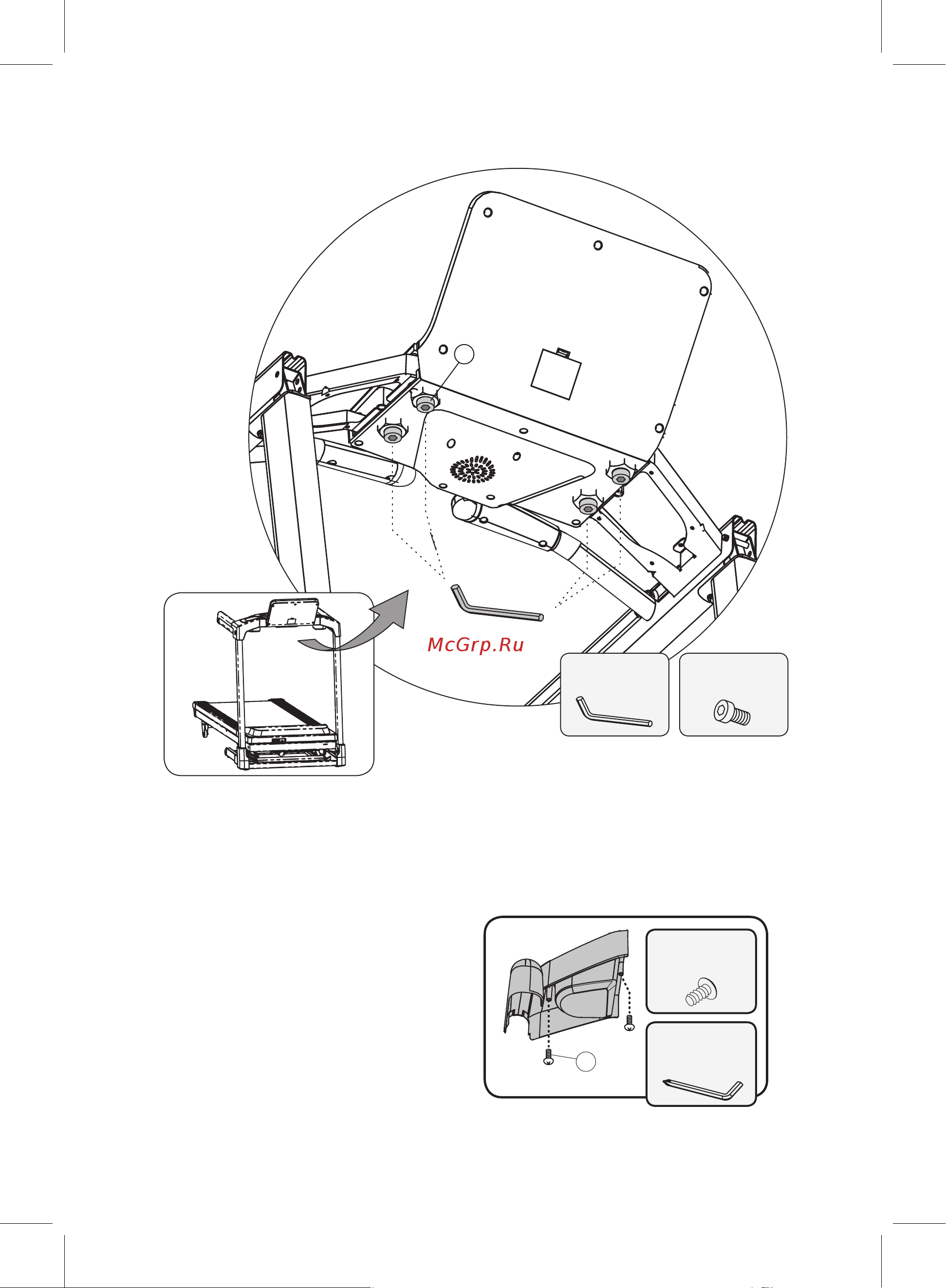

Шаг 6: Крепление консоли
A. Вставьте консоль в монтажные кронштейны до упора.
Если консоль не вставляется до конца, ослабьте четыре
предварительно завинченных болта M8 x 15L (14) шестигранным
ключом 6 мм, чтобы устранить трение.
B.
После того как консоль
полностью установлена,
затяните четыре болта M8 x 15L.
Шаг 7: крепление подстаканника
A. Отвинтите два предварительно
установленных винта M4 x 8L (15)
прилагаемой крестообразной
отверткой снизу в правой части
подстаканника.
