Сборка беговой дорожки
Шлейф
Шлейф
Совместите
точки
йынсарК/йынреЧ
йиниС/йынсарК
5B C5 C4
5
A
C3
ПРИМЕЧАНИЕ Соедините шлейфы
так, чтобы золотые линии на них
соответствовали.

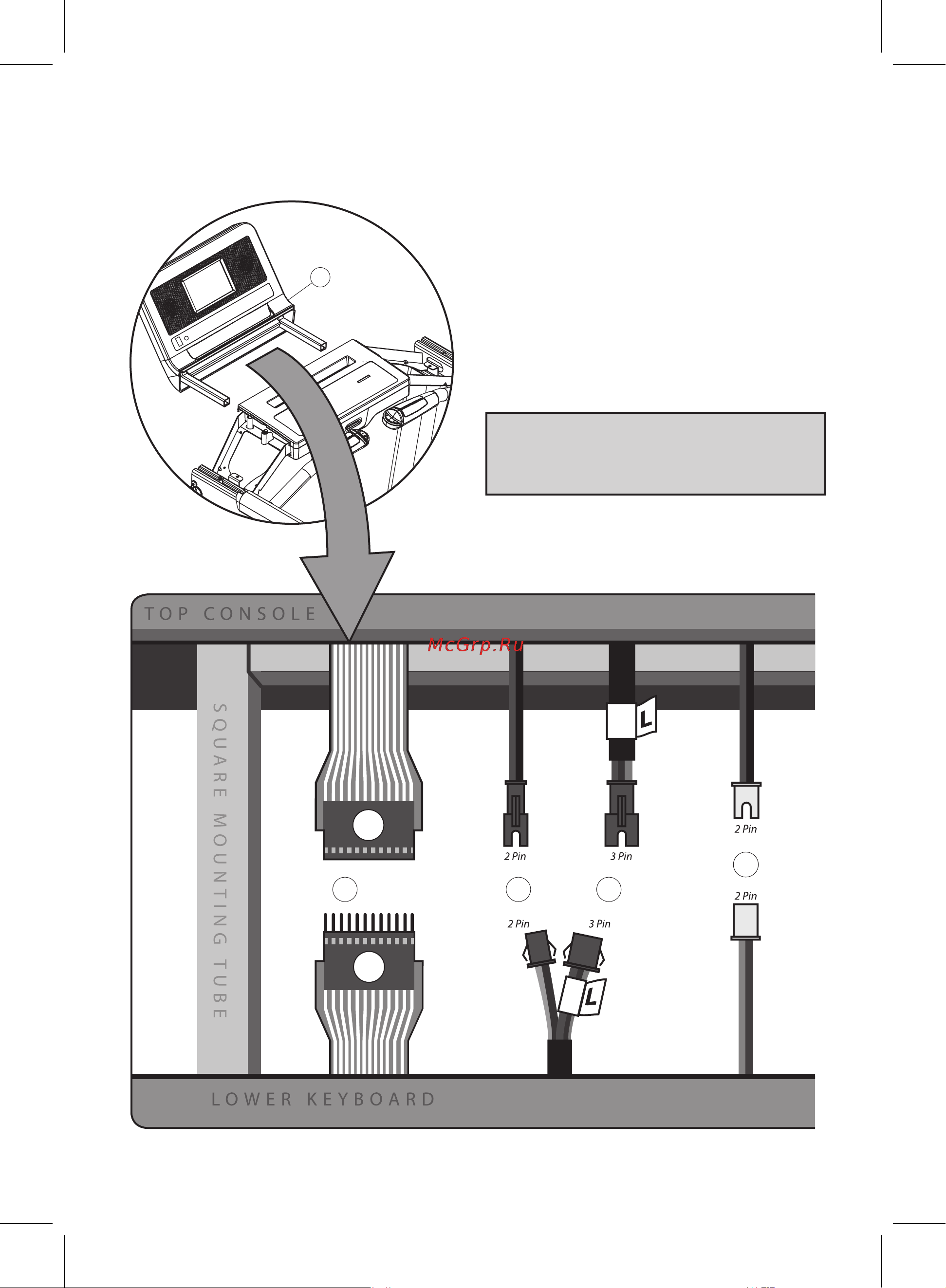

Шаг 5: Крепление жгута кабелей консоли
A. Частично вставьте квадратные монтажные
трубки (выступающие из передней части
консоли) (5) в посадочную площадку
консоли,как показано на рисунке слева.
Не вставляйте консоль до упора, поскольку
необходимо еще произвести соединения
проводов.
B. Надежно подключите два шлейфа
(плоские кабели).
19
