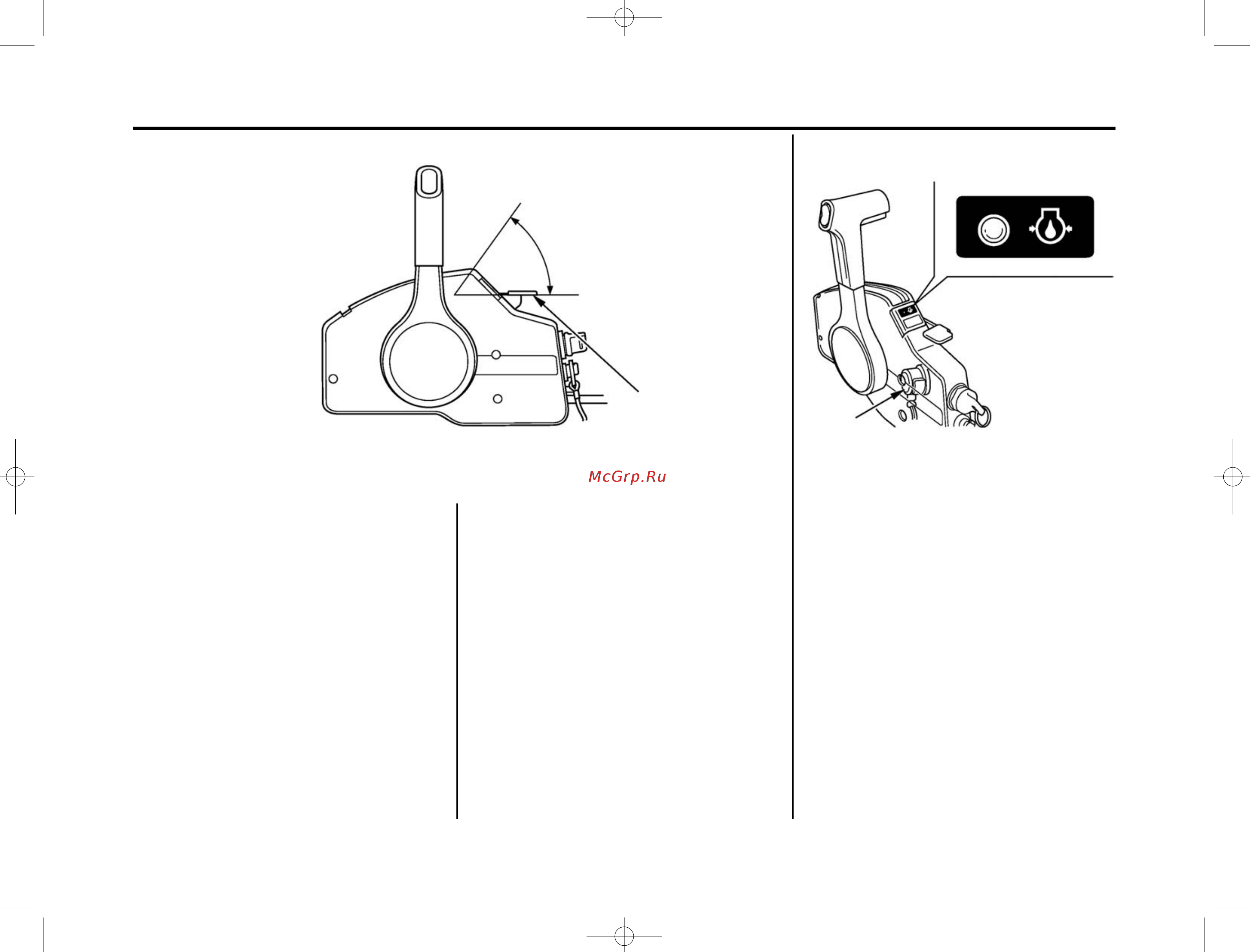

ОРГАНЫ УПРАВЛЕНИЯ (модификация R)
Рычаг управления двигателем на холостом ходу
предназначен для регулирования оборотов двигателя.
Данный рычаг заблокирован, если рычаг
дистанционного управления не находится в
нейтральном положении. Примите также к сведению,
что рычаг дистанционного управления заблокирован,
если рычаг управления двигателем на холостом ходу
не находится в самом нижнем положении.
Используйте рычаг управления двигателем на
холостом ходу для прогрева холодного двигателя, а
также при пуске прогретого двигателя.
Рычаг управления двигателем на холостом ходу
ПОЛОЖЕНИЕ
МИНИМАЛЬНЫХ
ОБОРОТОВ ДВИГАТЕЛЯ НА
ХОЛОСТОМ ХОДУ
РЫЧАГ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ НА
ХОЛОСТОМ ХОДУ
При низком уровне масла и/или неисправности
системы смазки двигателя выключается индикатор
нормального давления моторного масла и начинает
звучать зуммер сигнализатора. При этом происходит
плавное уменьшение частоты вращения вала
двигателя.
ЗУММЕР
ПОЛОЖЕНИЕ МАКСИМАЛЬНЫХ
ОБОРОТОВ ДВИГАТЕЛЯ НА ХОЛОСТОМ
ХОДУ
Индикатор нормального давления моторного масла/
Зуммер сигнализатора падения давления масла
(ЗЕЛЕНЫЙ)
