72
ПУСК ДВИГАТЕЛЯ (модификация R)
2. Установите рычаг дистанционного управления в
нейтральное положение. Пуск двигателя забло#
кирован, если рычаг управления не находится в
положении НЕЙТРАЛЬ.
3. Если двигатель не прогрет, или при низкой
температуре окружающего воздуха оставьте рычаг
холостого хода в исходном положении. (При этом
обеспечивается обогащенный состав
топливовоздушной смеси за счет автоматического
закрытия воздушной заслонки.) После прогрева
двигателя поднимите и удерживайте рычаг
управления двигателем на холостом ходу в
положении "ВЫСОКАЯ ЧАСТОТА ХОЛОСТОГО
ХОДА".
ПРИМЕЧАНИЕ:
Рычаг холостого хода не перемещается, если рычаг
дистанционного управления не установлен в
положение "НЕЙТРАЛЬ".

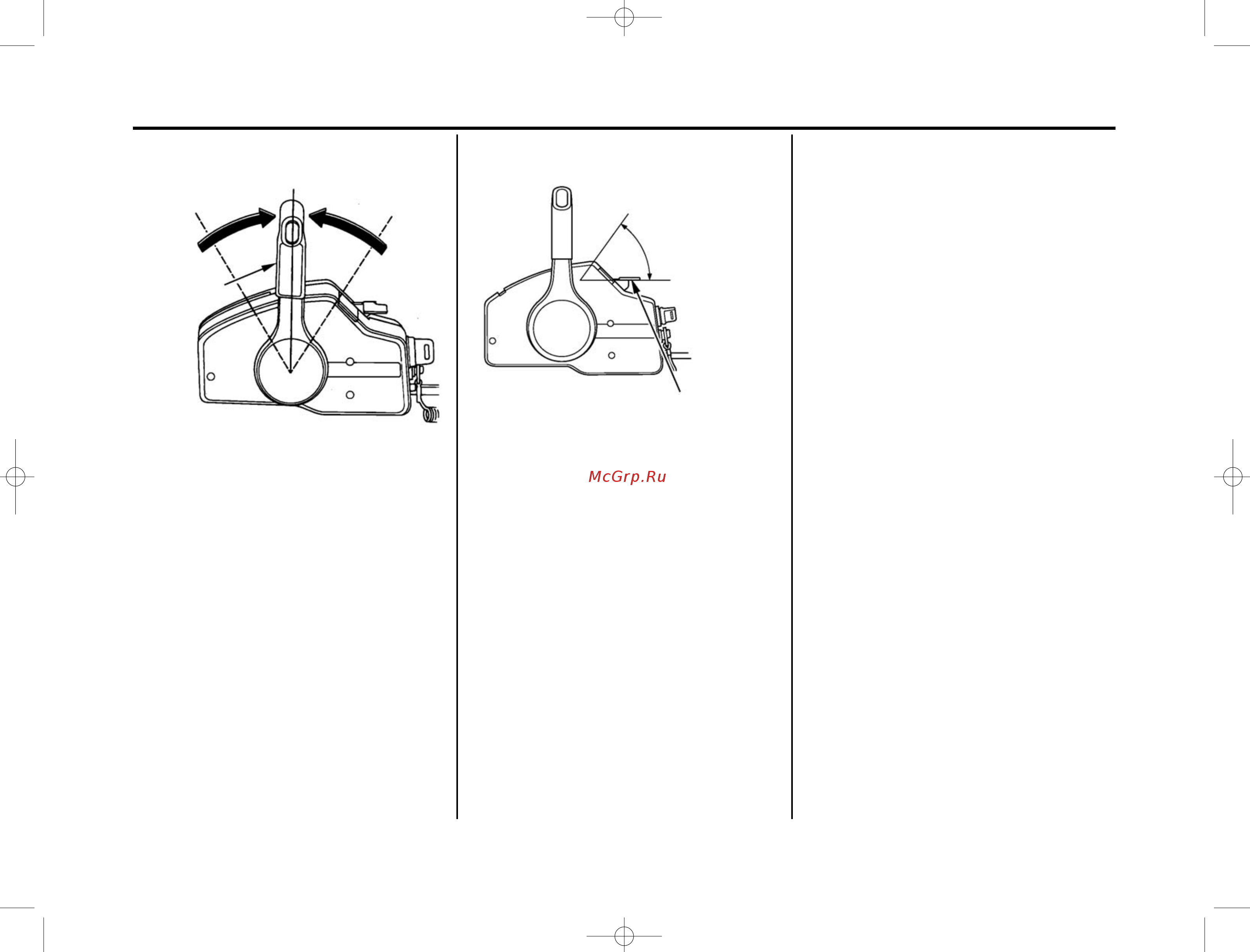

НЕЙТРАЛЬ
РЫЧАГ
ДИСТАНЦИ#
ОННОГО
УПРАВЛЕНИЯ
ВЫСОКАЯ ЧАСТОТА
ХОЛОСТОГО ХОДА
РЫЧАГ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
НА ХОЛОСТОМ ХОДУ
ДИАПАЗОН
РЕГУЛИРОВАНИЯ
ЧАСТОТЫ ХОЛОСТОГО
ХОДА ДВИГАТЕЛЯ
32ZW3600_ru.qxd 02.11.2004 10:55 Page 72
