42
ОРГАНЫ УПРАВЛЕНИЯ (общие сведения для всех модификаций)

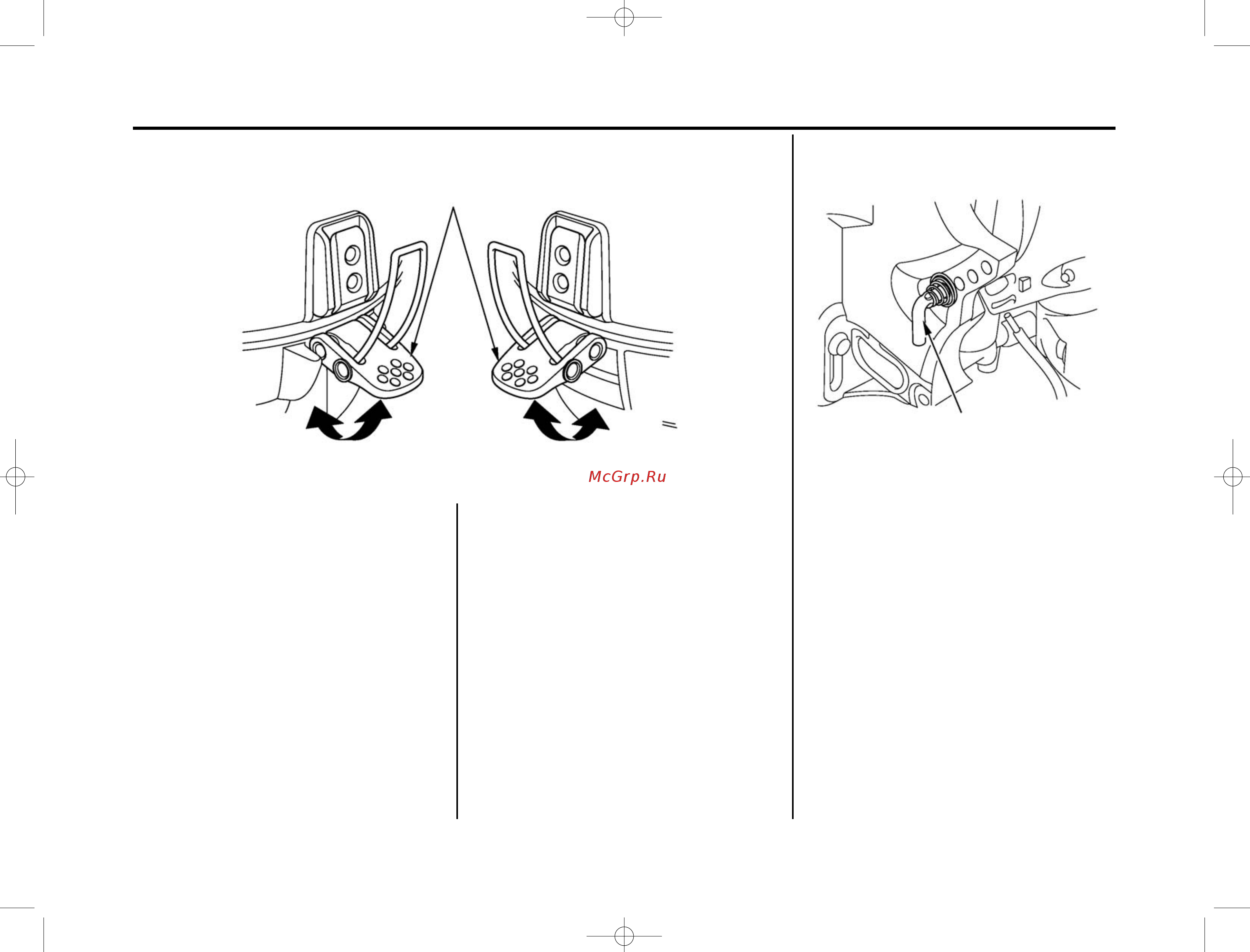

Для того чтобы снять капот двигателя или закрепить
его после установки, соответственно, поднимите
рычаг фиксатора и отведите запорную скобу или
установите скобу и опустите рычаг фиксатора.
Рычаг фиксатора капота двигателя
(ЗАДНЯЯ СТОРОНА)
(ПЕРЕДНЯЯ СТОРОНА)
Переставляя палец, установите колонку под
требуемым углом наклона. Предусмотрено пять
различных углов наклона мотора, которые
обеспечиваются пятью положениями пальца.
ПАЛЕЦ МЕХАНИЗМА РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
РЫЧАГ ФИКСАТОРА КАПОТА
ДВИГАТЕЛЯ
Палец механизма регулировки наклона колонки
ЗАФИКСИРОВАТЬ
ЗАФИКСИРОВАТЬ
ОСВОБОДИТЬ
ОСВОБОДИТЬ
32ZW3600_ru.qxd 02.11.2004 10:54 Page 42
