94
ЭКСПЛУАТАЦИЯ ПОДВЕСНОГО МОТОРА (модификация G)
Стоянка

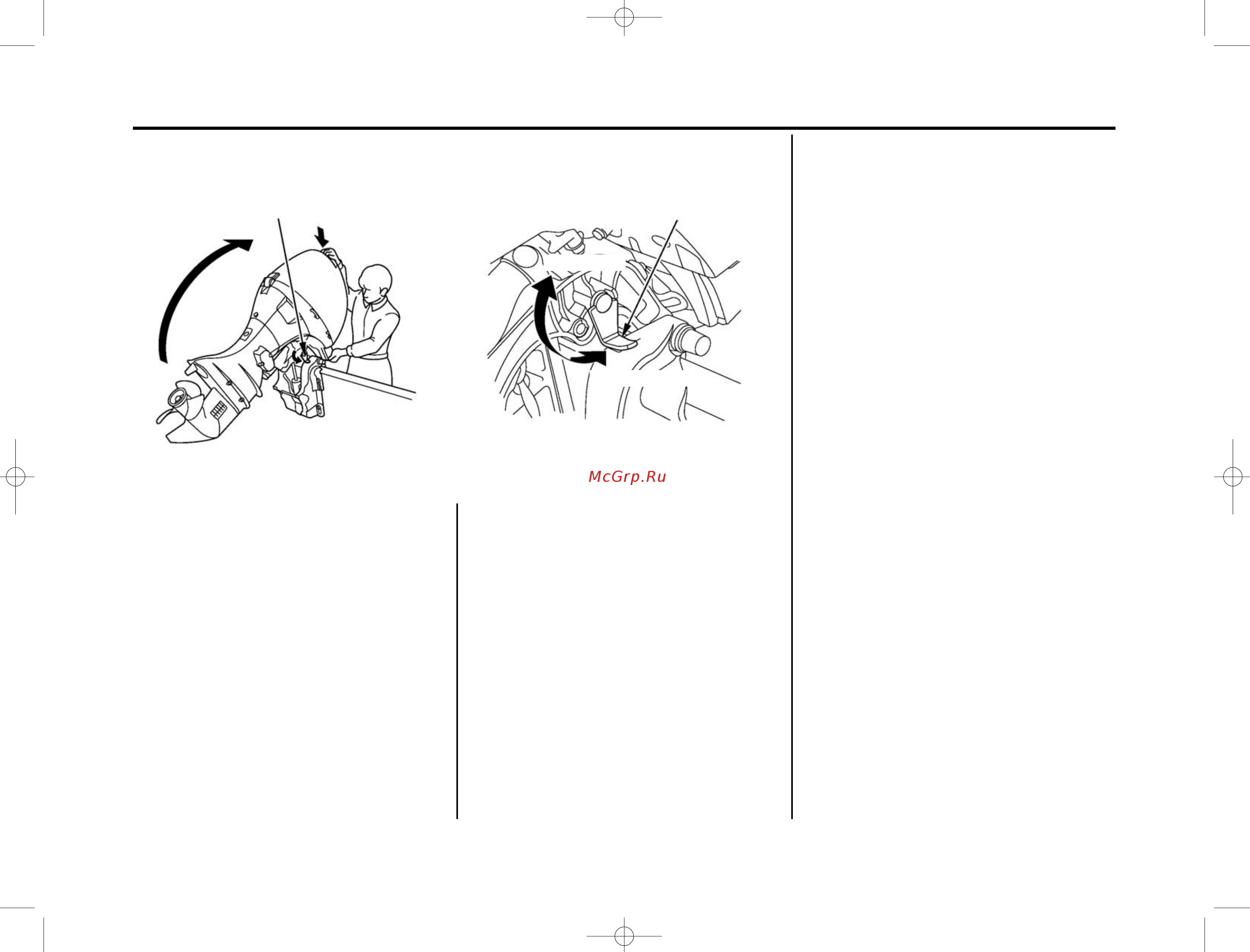

РЫЧАГ ФИКСАТОРА МОТОРА В
ПОДНЯТОМ ПОЛОЖЕНИИ
РЫЧАГ ФИКСАТОРА МОТОРА В
ПОДНЯТОМ ПОЛОЖЕНИИ
Поднимите рычаг фиксатора и поднимите подвесной
мотор из воды. Используйте рычаг фиксатора на
стоянке лодки.
1. Переведите рычаг механизма подъема из воды в
положение ОСВОБОДИТЬ и полностью поднимите
подвесной мотор до упора, удерживая его за
рукоятку на капоте двигателя.
2. Опустите рычаг фиксатора подвесного мотора в
положение ЗАФИКСИРОВАТЬ и медленно опустите
подвесной мотор.
3. Переведите рычаг механизма подъема из воды в
положение ЗАФИКСИРОВАТЬ.
ЗАФИКСИРОВАТЬ
ОСВОБОДИТЬ
4. Для того чтобы опустить подвесной мотор,
переведите рычаг механизма подъема в положение
ОСВОБОДИТЬ и поднимите рычаг фиксатора
мотора в положение ОСВОБОДИТЬ. Опустите
подвесной мотор в требуемое положение и
переведите рычаг механизма подъема в положение
ЗАФИКСИРОВАТЬ.
