Honda BF 225 AK3 LU [15/108] Органы управления и контрольно измерительные приборы
![Honda BF 200 [15/108] Органы управления и контрольно измерительные приборы](/views2/1240241/page15/bgf.png)

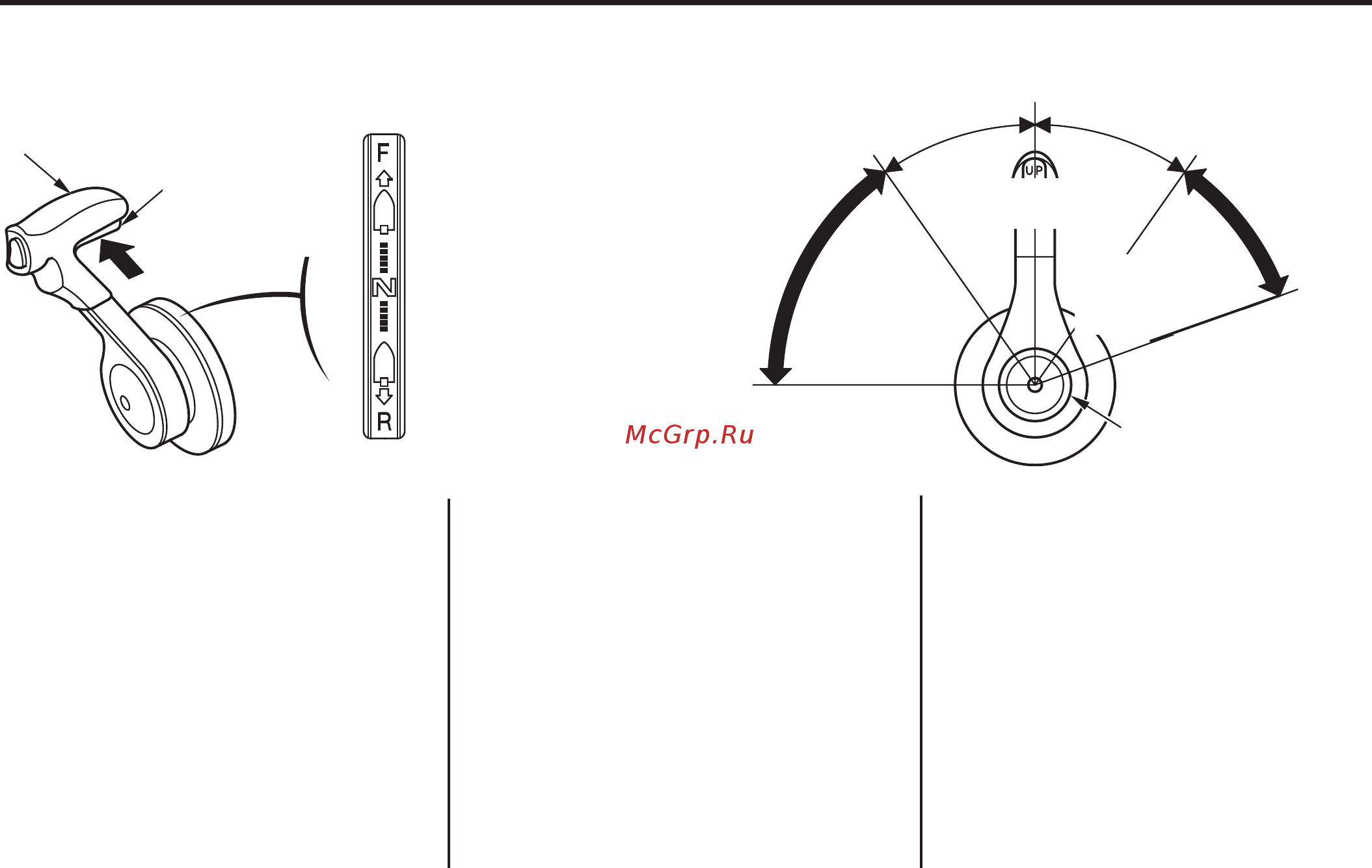

РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (модификация R2)
Рычаг дистанционного управления
предназначен для переключения муфты
реверса (передний и задний ход,
нейтраль) и управления частотой
вращения двигателя.
Для того чтобы вывести рычаг
дистанционного управления
из нейтрального положения
необходимо нажать на кнопку фиксатора.
ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение
ПЕРЕДНИЙ ХОД (примерно на угол
35 градусов вперед от нейтрального
положения) включается передача
переднего хода. При дальнейшем
перемещении рычага в том же
направлении происходит увеличение
степени открытия дроссельной заслонки
и увеличение скорости движения лодки
передним ходом.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД:
При перемещении рычага в положение
ЗАДНИЙ ХОД (примерно на угол
35 градусов назад от нейтрального
положения) включается передача
заднего хода.
При дальнейшем перемещении рычага
в том же направлении, происходит
увеличение степени открытия
дроссельной заслонки и увеличение
скорости движения лодки задним ходом.
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНОXИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
15
MINI UM
THR T
L
OPEN G
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ФИКСАТОР
РЫЧАГА В
НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ПЕРЕДНИЙ ХОД
МАКСИМАЛЬНАЯ
СКОРОСТЬ
МАКСИМАЛЬНАЯ
СКОРОСТЬ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
МИНИМАЛЬНАЯ
СКОРОСТЬ
МИНИМАЛЬНАЯ
СКОРОСТЬ
ПЕРЕКЛЮЧЕНИЕ
МУФТЫ РЕВЕРСА
35°
35°
