Рычаг фиксатора мотора в поднятом
положении
Этот рычаг используется для подъёма
двигателя и его фиксации в этом
положении во время швартовки к причалу
или стоянки в течение продолжительного
времени.
Поднимите мотор на сколько можно
и передвиньте рычаг в положение
фиксации.
Триммер
Если на максимальной скорости штурвал
или румпель тянет в сторону,
отрегулируйте положение триммера,
так чтобы лодка шла прямым курсом.
Отпустите крепежный болт и поверните
перо триммера влево или вправо,
чтобы избавиться от увода.
Анод противокоррозионной защиты
Анод изготовлен из разрушающегося
металла, который защищает подвесной
мотор от коррозии. Запрещается
окрашивать перо триммера. Слой краски
снизит эффективность анода
противокоррозионной защиты, что
приведет к окислению и коррозионным
повреждениям деталей подвесного
мотора.
Запрещается окрашивать перо
триммера. Слой краски снизит
эффективность анода противокорX
розионной защиты, что приведет к
окислению и коррозионным
повреждениям деталей подвесного
мотора.
ВНИМАНИЕ
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНОXИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
26
FREE
LOCK

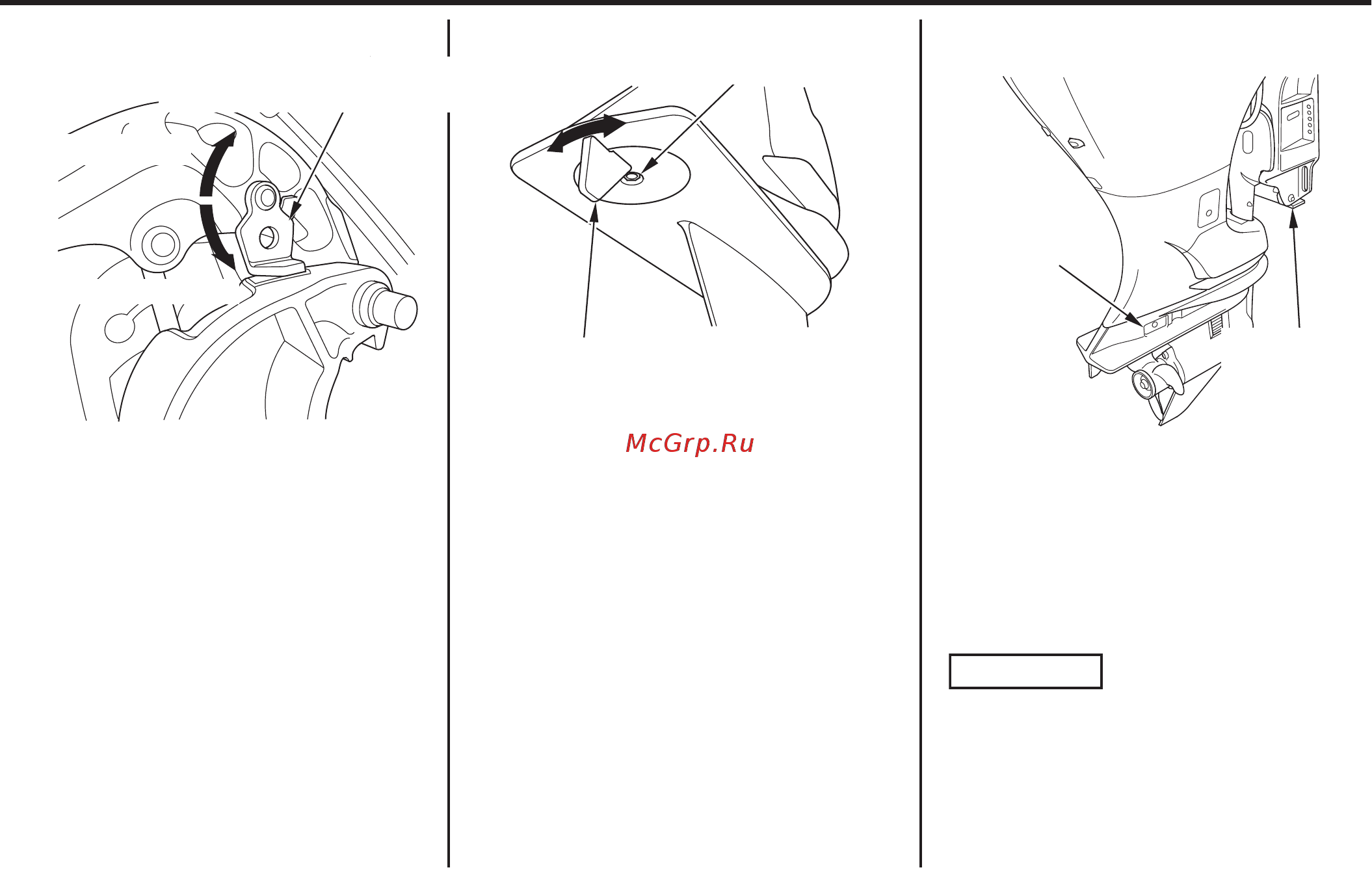

РЫЧАГ ФИКСАЦИИ МОТОРА
В ПОДНЯТОМ ПОЛОЖЕНИИ
ТРИММЕР
КРЕПЕЖНЫЙ БОЛТ
АНОД
(с каждой стороны)
АНОД
(транцевый
кронштейн)
ОСВОБОДИТЬ
ЗАФИКСИРОВАТЬ
