Honda BF 225 AK3 LU [22/108] Органы управления и контрольно измерительные приборы
![Honda BF 175 [22/108] Органы управления и контрольно измерительные приборы](/views2/1240241/page22/bg16.png)

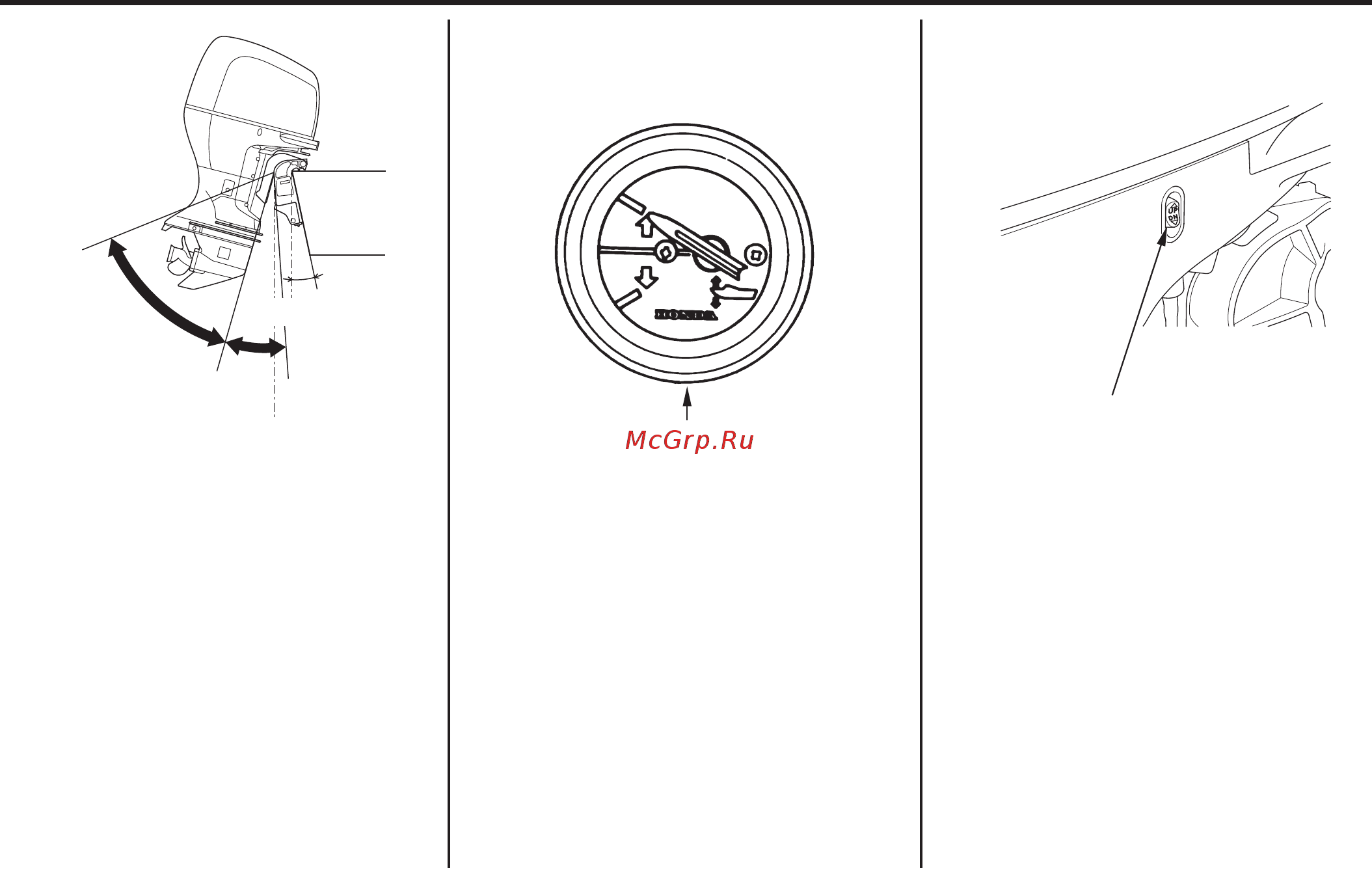

Выключатель сервопривода
регулировки наклона/подъема
из воды
Для изменения угла подъема мотора
в пределах от 16° до 68° нажмите
на выключатель сервопривода изменения
угла наклона/подъема мотора из воды.
Подъем двигателя необходимо
произвести при нахождении лодки
на мелководье, в непосредственной
близости от берега, спуске с трейлера,
при швартовке лодки к причалу.
Подъем сдвоенных моторов необходимо
производить одновременно.
Указатель угла наклона/подъема
мотора (опция)
Данный указатель показывает угол
наклона/подъема мотора из воды
и имеет диапазон от $ 4° до 16°. Регулируя
положение подвесного мотора, с целью
достижения наилучших характеристик
лодки, пользуйтесь указателем угла
наклона/подъема мотора.
ПРИМЕЧАНИЕ:
При изменении наклона мотора
от $ 4° до 16°, максимальный угол между
мотором и лодкой составляет 12°.
Выключатель сервопривода подъема
мотора (корпус мотора)
Выключатель сервопривода,
расположенный сбоку на корпусе
подвесного мотора, облегчает подъем
мотора из воды для буксировки лодки
или для осмотра и обслуживания
подвесного мотора.
Этим выключателем разрешается
пользоваться только на неподвижной
лодке и при неработающем двигателе.
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНОXИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
22
16˚
4˚
12˚
0˚
T I ANGLE
УКАЗАТЕЛЬ УГЛА НАКЛОНА/ПОДЪЕМА
ПОДВЕСНОГО МОТОРА ИЗ ВОДЫ
68°
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
ПОДЪЕМА ИЗ ВОДЫ
УГОЛ НАКЛОНА
(ВЕРТИКАЛЬНАЯ ЛИНИЯ)
УГОЛ ПОДЪЕМА
