Порядок установки подвесного
мотора
1. Заложите силиконовый герметик
(Three bond 1216 или аналогичный)
в крепежные отверстия в транцевой
доске.
2. Установите подвесной мотор на корму
и закрепите его с помощью болтов,
шайб и стопорных гаек.
ПРИМЕЧАНИЕ:
Номинальный момент затяжки:
55 Н·м (5.6 кг·м)
Величина номинального момента
затяжки приведена только для справки.
Момент затяжки гаек может различаться
в зависимости от материала корпуса
лодки. Проконсультируйтесь со
специалистами официального дилера
Honda, занимающегося продажей и
обслуживанием подвесных моторов.
Надёжно закрепите подвесной мотор.
Слабое крепление может привести к
случайному падению подвесного
мотора, а также травмированию
людей и повреждению оборудования.
Перед установкой подвесного мотора
на лодку поднимите его лебедкой или
аналогичным приспособлением,
закрепив за три проушины.
Используйте лебедку
грузоподъемностью не менее 300 кг.
ВНИМАНИЕ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
31

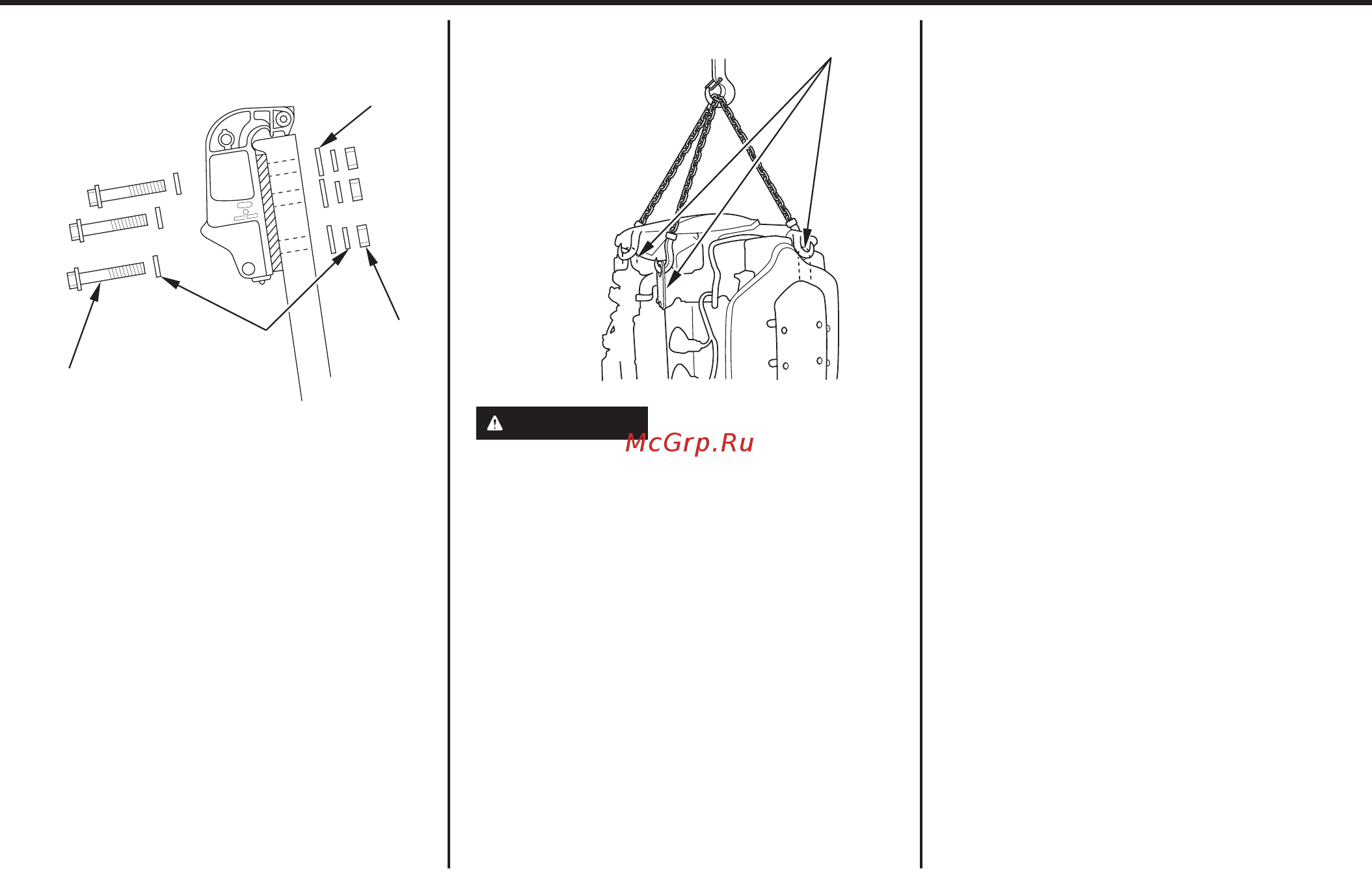

ШАЙБА (12)
ГАЙКА (6)
ШАЙБА (6)
БОЛТ (12X119 мм)
ПРОУШИНЫ (3)
ТРАНЦЕВЫЙ
КРОНШТЕЙН
(СТРУБЦИНА)
