Honda BF 225 AK3 LU [36/108] Инструкция по установке
![Honda BF 225 AK3 LU [36/108] Инструкция по установке](/views2/1240241/page36/bg24.png)

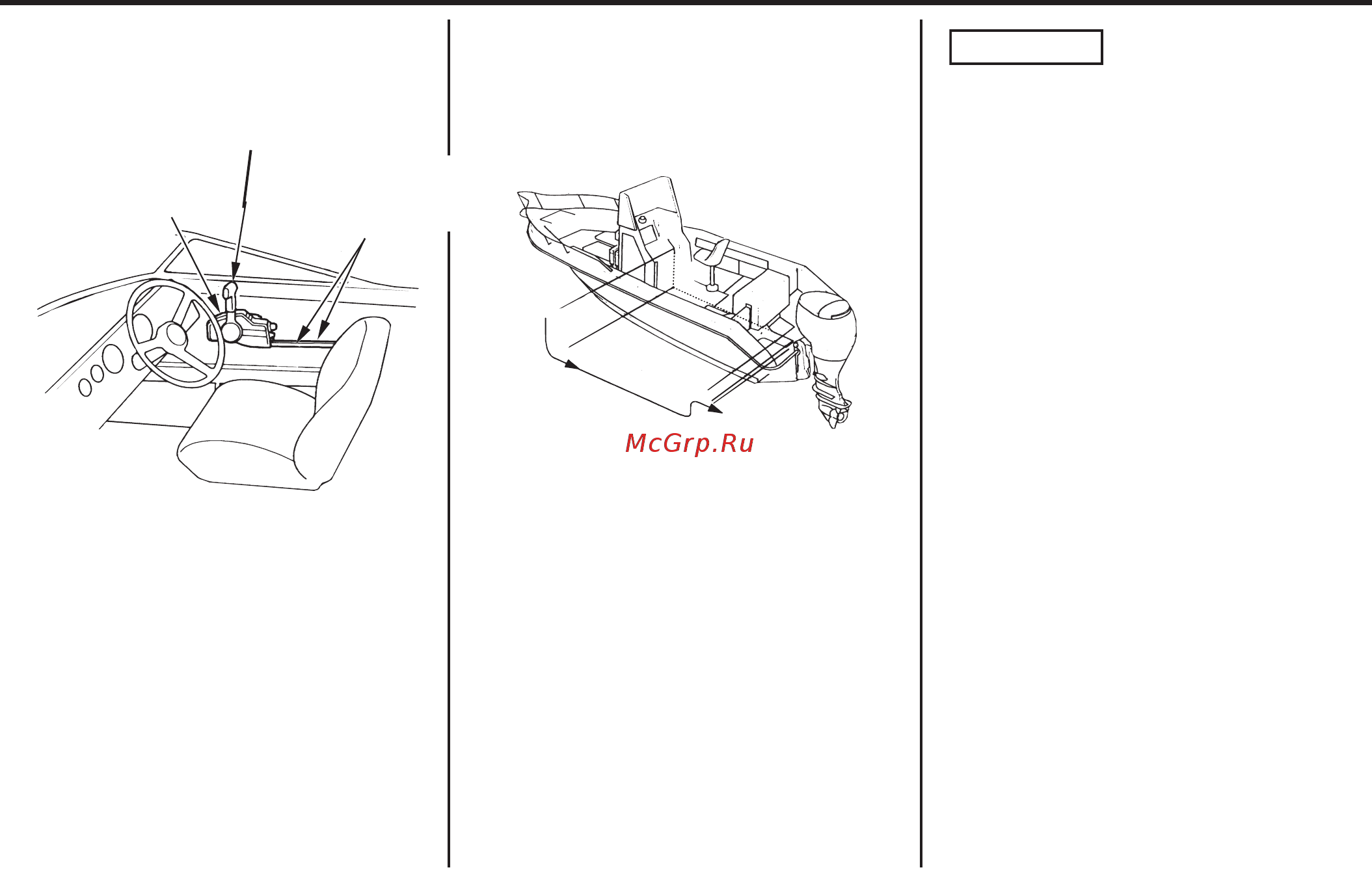

< Расположение блока
дистанционного управления >
Блок дистанционного управления
следует установить так, чтобы
судоводителю было удобно управлять
рычагом и пользоваться выключателями.
Убедитесь в отсутствии препятствий
на пути прокладки тросового привода
дистанционного управления.
Расположение блоков дистанционного
управления модификаций R2 и R3
должно рассматриваться аналогичным
образом.
< Длина тросового привода
дистанционного управления >
Измерьте расстояние от блока
дистанционного управления до
мотора по маршруту прокладки троса.
Рекомендуется использовать трос, длина
которого превышает измеренное
значение на 300 $ 450 мм. Проложите
тросовый привод по предварительно
намеченному маршруту и убедитесь
в том, что трос имеет достаточную длину.
Присоедините тросовый привод
к двигателю и убедитесь в отсутствии
переломов, изгибов малого радиуса и
сильного натяжения тросов, а также
в отсутствии помех перемещению тросов
при управлении рычагом.
Минимальный допустимый радиус
изгиба тросового привода
дистанционного управления
составляет 300 мм.
Если проложить тросы с меньшим
радиусом изгиба, то это приведет к
сокращению срока службы тросового
привода и отрицательно скажется
на функционировании рычага
управления.
ВНИМАНИЕ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
36
БЛОК
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТРОС
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
