Внешний вид стенда
Рис. 1. 1.
8. Возможные неисправности и методы их
устранения
8. 1. В процессе эксплуатации стенда могут возникнуть затруднения,
характер которых и рекомендации по преодолению, приведены ниже.
Внешние проявления
неисправности
Вероятные
причины
Рекомендуемые
действия
При переводе переключа-
теля в положение ВКЛ,
двигатель не работает
Неисправен пускатель
или тепловое реле
Неисправна пусковая
станция
Неисправен двигатель
редуктора
Неисправен частотный
преобразователь
Из-за превышения
нагрузки сработало
тепловое реле
Заменить пускатель
или тепловое реле
Заменить пусковую
станцию в сервисном
центре
Заменить двигатель
Перепрограммировать,
либо обратиться в
сервисный центр для
дефектовки
После 10-минутного
перерыва возобновить
работу на стенде,
не превышая нагрузки
Повышенный шум и
нагрев редуктора
Мал уровень
смазочного масла
Долить масло до
необходимого
уровня
Шум и треск во время
правки диска, при
неподведённых роликах
шума нет
Вышел из строя
подшипник ролика
Вращением роликов
вручную определить
конкретный ролик,
заменить подшипник
1
2
3
4
5
6
7
8
9
9
10
12
11
13

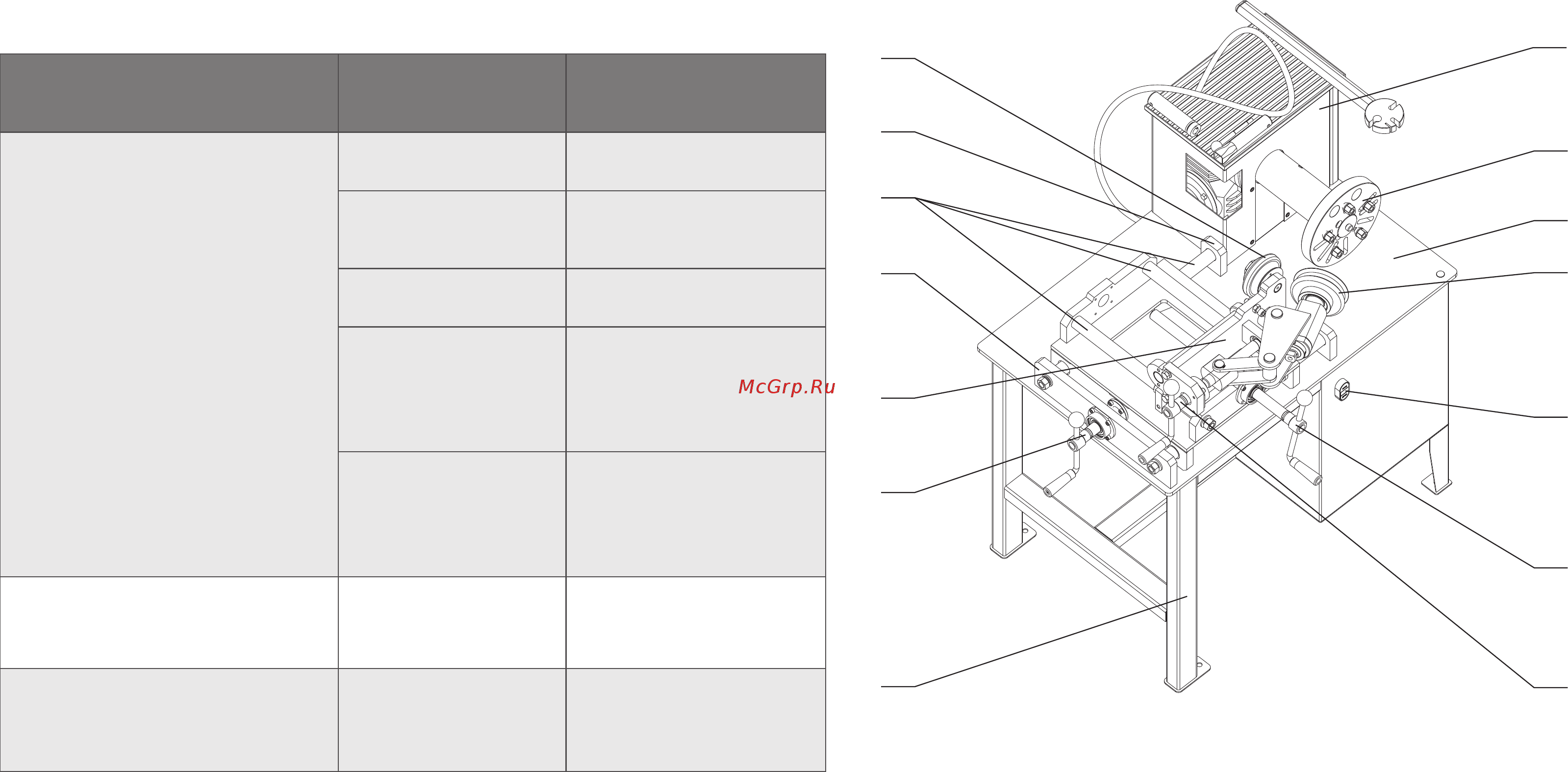

1 - штурвал подвода прижимного ролика; 2 - штурвал перемещения каретки;
3 - пусковая станция; 4 - прижимной ролик; 5 - монтажная плита;
6 - планшайба; 7 - кожух редуктора; 8 - опорный ролик; 9 - стойки
направляющих; 10 - направляющие; 11 - плита прокатки; 12 - штурвал
перемещения стола; 13 - корпус (основание).
