СибЕК Премьер Грант [2/16] Регулировка натяжения ремня
![СибЕК Премьер Грант [2/16] Регулировка натяжения ремня](/views2/1490117/page2/bg2.png)

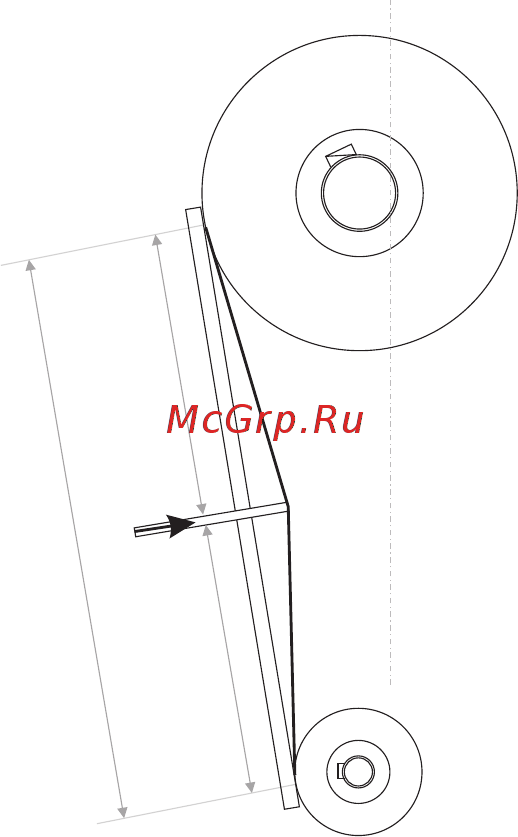

Регулировка натяжения ремня
Z /
2
Z / 2
F
Провисание ремня в точке приложения силы F= 100 Н не более 15 мм
При появлении посторонних шумов
от ременной передачи необходимо
проконтролировать/изменить
натяжение ремня.
Для этого:
1) открутить 4 самореза крепления
кожуха редуктора и снять его;
2) проверить величину провисания
ремня при усилии 100 Н;
3) для натяжения ремня завернуть
болт-натяжитель по часовой стрелке
для достижения допустимого
значения провисания.
Z
