СибЕК Премьер Грант [12/16] Внешний вид стенда
![СибЕК Премьер Грант [12/16] Внешний вид стенда](/views2/1490117/page12/bgc.png)
12
21

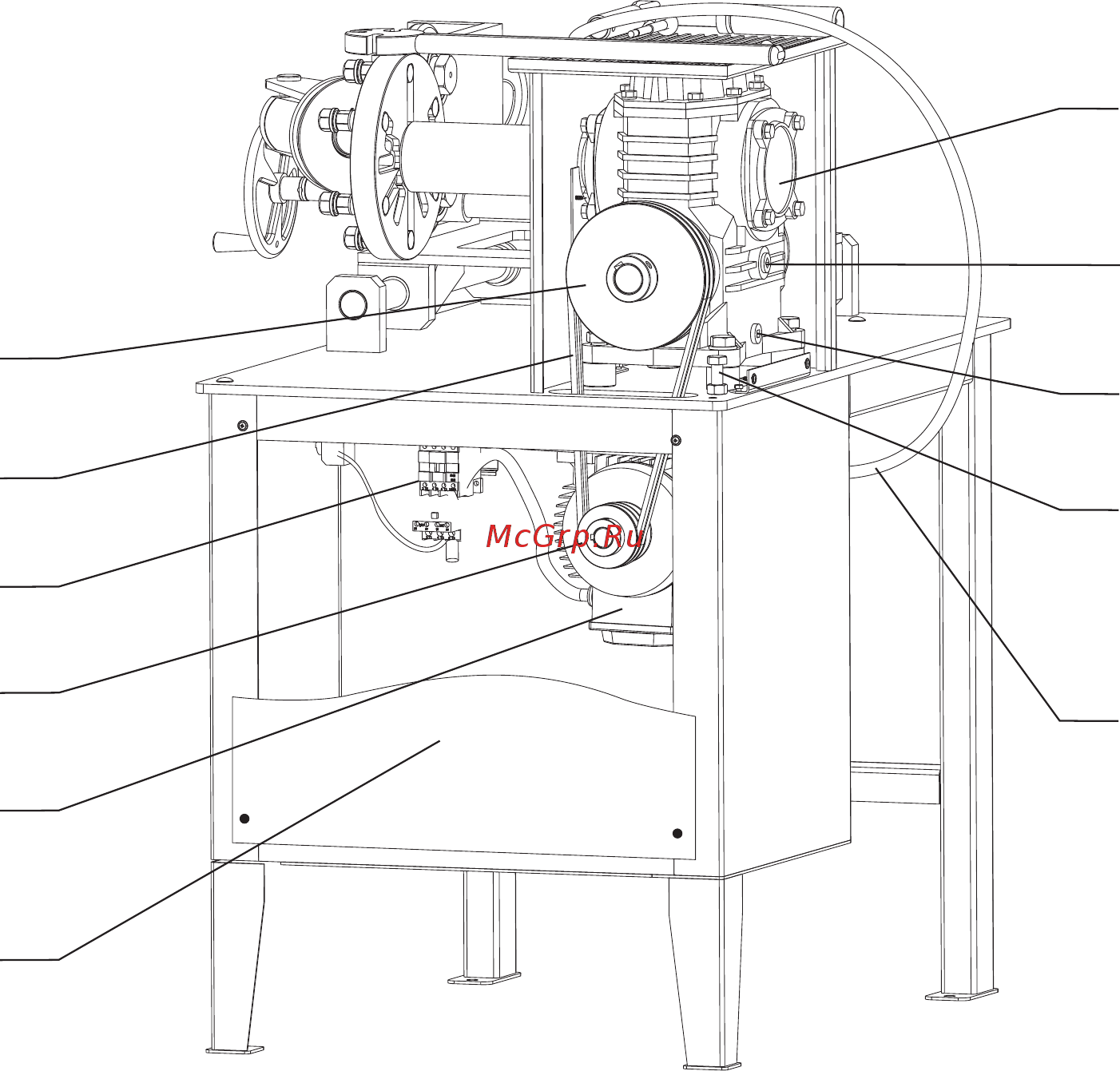

Внешний вид стенда
Рис. 1. 2.
14 - сетевой кабель; 15 - натяжитель ремня; 16 - сливной болт; 17 - болт уровня
масла; 18 - редуктор; 19 - шкив редуктора; 20 - клиновые ремни;
21 - пускатель и тепловое реле; 22 - шкив двигателя; 23 - электродвигатель;
24 - декоративная панель
7. 3. 1. Отверните винты крепления кожуха редуктора и снимите кожух.
Проверьте уровень уровень масла в редукторе и при необходимости
долейте масло SIBIMOTOR T3 SUPER или LUKOIL T3 SUPER.
7. 3. 2. Подтяните болты крепления редуктора.
7. 3. 3. Установите кожух редуктора на место и закрепите винтами.
7. 3. 4. Отверните гайки крепления оси корпуса пиноли, и снимите
стопорные кольца с осей, затем выньте их из отверстий, тщательно
протрите сопрягаемые поверхности, удалив старую смазку. Нанесите
тонкий слой смазки «Литол-24» на оси и на сопрягаемые отверстия.
Установите оси на место, закрепите гайками и стопорными кольцами.
14
21
22
19
20
23
18
15
16
17
24
