СибЕК Премьер Грант [4/16] Комплект оснастки
![СибЕК Премьер Грант [4/16] Комплект оснастки](/views2/1490117/page4/bg4.png)
4
29
Внимание! Конструкция ряда узлов и деталей стенда
защищена патентами Российской Федерации и попадает под
действие «Патентного закона РФ». Любое копирование узлов
и деталей, изготовление чертежей и схем деталей, узлов и
всего стенда в целом запрещено и может быть подвергнуто
преследованию в уголовном порядке.
Порядок использования текста настоящего руководства определён
Ст. 18 Закона РФ «Об авторском праве и смежных правах». Никакая
часть руководства по эксплуатации, включённая в комплект поставки
стенда не может быть воспроизведена полностью или частично,
использована в любой форме без предварительного письменного
разрешения предприятия-изготовителя.
Рекомендации изготовителя
Стенд для прокатки дисков «Премьер-Грант», представленный в
настоящем руководстве, предназначен для восстановления
посадочной полки и бортовой закраины стальных штампованных
дисков диаметром от 13 до 17 дюймов включительно.
Использование в конструкции стенда цилиндрических
термообработанных направляющих , при достаточной простоте,
позволило значительно увеличить жёсткость системы по сравнению с
аналогичными стендами для правки колёс.
Основными достоинствами стенда «Премьер-Грант» являются
надёжность конструктивных решений, простота и удобство в
эксплуатации.
По предварительной заявке потребителя возможна комплектации
стенда роликами для правки 12-ти дюймовых дисков профиля «В» и
специальным прижимным роликом для правки колёс автомобиля
«Волга» с минимальным вылетом бортовой закраины.
Стенд «Премьер-Грант», представленный в настоящем руководстве,
рекомендуется изготовителем для комплектования рабочих мест
шиномонтажных мастерских.

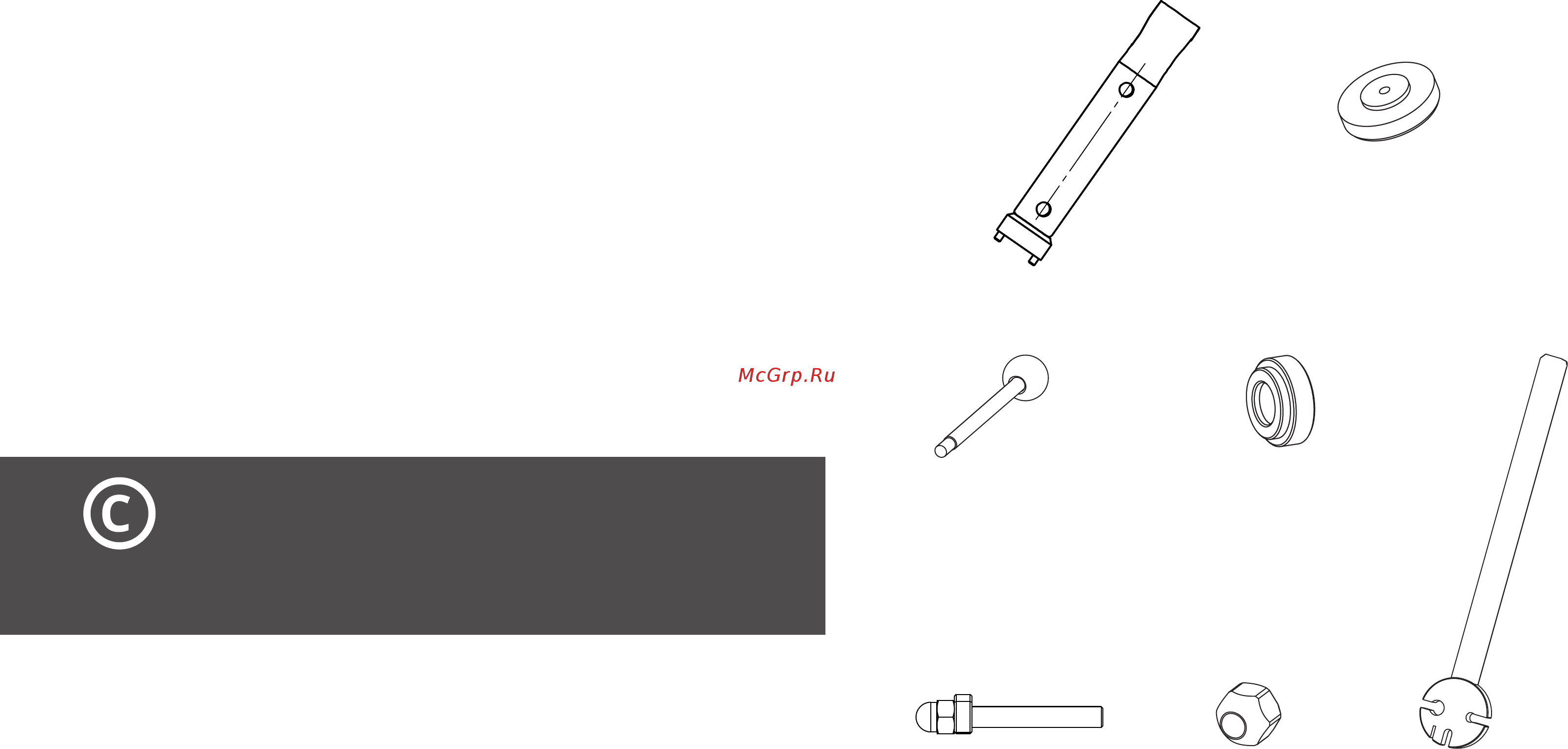

Комплект оснастки
Гайка дисков – 5 шт.
ДП4.5.003Е
Шайбы центрующие
Комплект – 13 шт.
ДП4Ш.300 СБ
Ключ
комбинированный
ДП2.И.100СБ
Вороток
ДП2.И.02А СБ
Шайба переходная - 5 шт.
Для дисков а/м “Газель”
ДП2.600.013
Ключ
пазовый ДП2.И.040 СБ
Болт крепежный
ДП4.5.200 СБ - 5 шт.
