СибЕК Премьер Грант [6/16] Ф 380 в
![СибЕК Премьер Грант [6/16] Ф 380 в](/views2/1490117/page6/bg6.png)
6
27
Содержание
Рекомендации изготовителя .......................................................................
Список терминов ............................................................................................
1. Общие указания .........................................................................................
2. Основные технические характеристики ..............................................
3. Эксплуатационные ограничения ...........................................................
4. Краткое описание стенда .........................................................................
5. Упаковка ......................................................................................................
6. Подготовка и порядок работы со стендом ..........................................
6. 1. Подготовка стенда к работе ................................................................
6. 2. Порядок работы со стендом ...............................................................
7. Техническое обслуживание стенда .......................................................
7. 1. Ежедневное техническое обслуживание .........................................
7. 2. Ежемесячное техническое обслуживание .......................................
7. 3. Ежегодное техническое обслуживание ............................................
8. Возможные неисправности и методы их устранения ......................
9. Хранение, транспортировка, утилизация ............................................
10. Гарантии изготовителя ..........................................................................
11. Свидетельство о приёмке ......................................................................
Приложение ....................................................................................................
4
5
7
8
9
10
14
15
15
15
19
19
20
20
22
23
24
26
27
Uвх. = 380 v
U1
U2
U3
L1
L2
L3
A1 A2
K1 P1
M1
3ф. 380 в.
1,1 kW
1410 об/мин.
T1
T2
T3
H1
H2
H3
13 14
95 96
H3
H0
K2

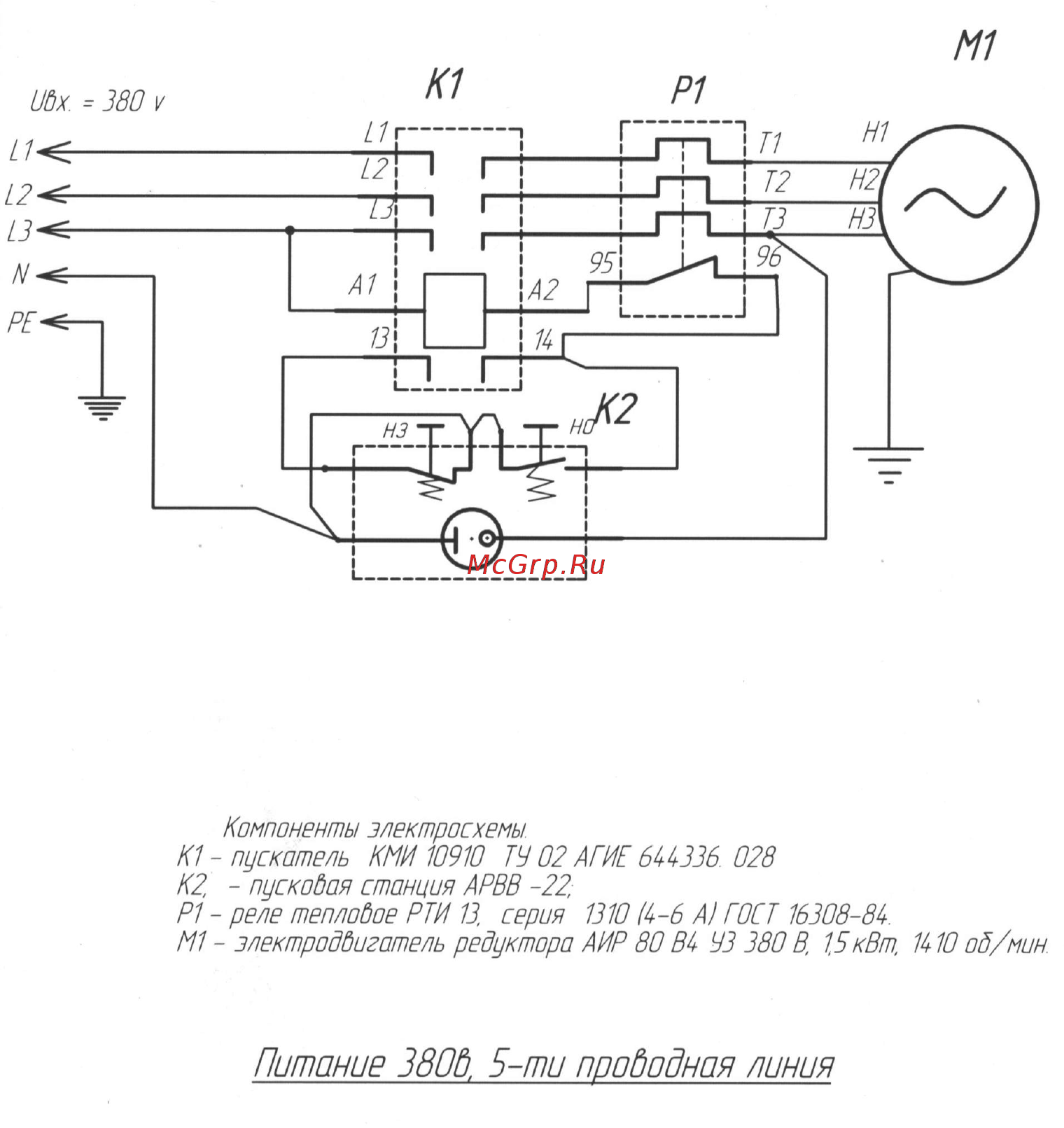

Компоненты электросхемы.
К1 - пускатель КМИ 10910 ТУ 02 АГИЕ 644336. 028
К2 - пусковая станция АРВВ-22;
Р1 - реле тепловое РТИ 13, серия 1310 (4-6 А) ГОСТ 16308-84.
М1 - электродвигатель редуктора (АИР80 В4 У3)
Схема электрическая принципиальная
«Премьер-Грант» (380 В)
