СибЕК Премьер Грант [5/16] Схема электрическая принципиальная премьер грант 320 в
![СибЕК Премьер Грант [5/16] Схема электрическая принципиальная премьер грант 320 в](/views2/1490117/page5/bg5.png)
28
5
Список терминов
Колесо – Элемент, воспринимающий нагрузку и передающий
вращение от ступицы к шине и состоящий из обода и
диска.
Обод – Часть колеса, на которую монтируется шина.
Диск колеса – Часть колеса, являющаяся соединительным элементом
между ступицей и ободом.
Бортовая закраина – Часть обода, образующая боковой упор для
борта шины.
Посадочная полка – Часть обода, для размещения основания борта
шины.
Привалочная плоскость – Часть диска, непосредственно
присоединённая к ступице.
Крепёжные отверстия – Отверстия в диске, используемые для
крепления колеса к ступице.
Центральное отверстие – Отверстие в диске, используемое для
центровки колеса на ступице.
QF - àâòîìàò ââîäíîé BA47-29M 2P 16A
UZ - Ïðåîáðàçîâàòåëü E2-MINI S2L 220(1ô)/220Â-3ô
SÂ - êíîïêà ñòîïîâàÿ ÀB-22
SÀ - ïåðåêëþ÷àòåëü SW2C-11X/2
Ì - ýëåêòðîäâèãàòåëü ÀÈÐ80À4 IM1081 1,5kW,1500 îá/ìèí 3ô, 380/220 â

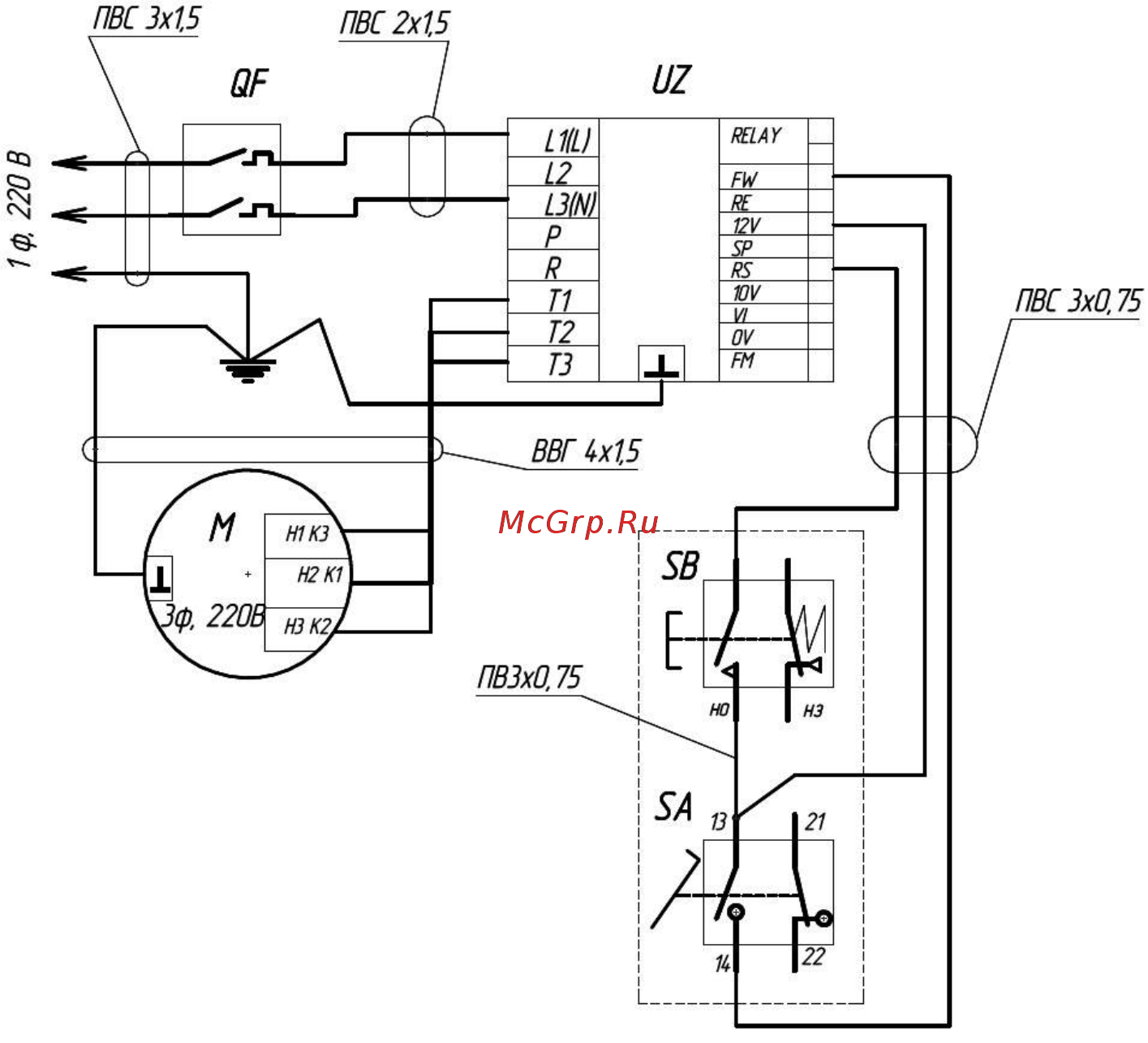

Схема электрическая принципиальная
«Премьер-Грант» (320 В)
