RU
2011/06/01 13

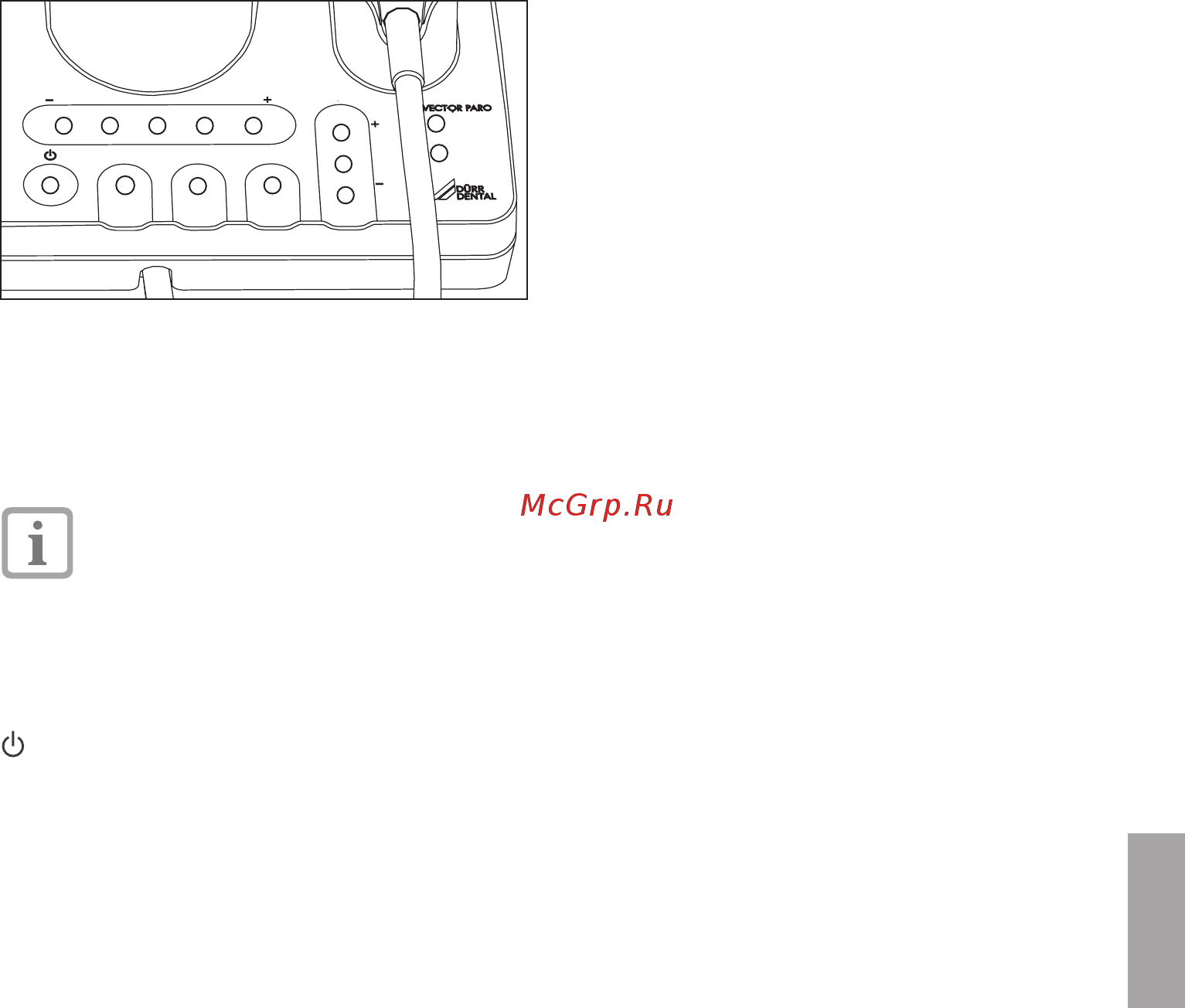

6.4 Панель управления
6.4.1 Настройки на панели управления
Настройки выполняются без нажатия,
посредством касания.
Светодиоды питания POWER и
подачи жидкости LIQUID
активированы и светятся только при
надетом наконечнике. При
отсутствии надетого наконечника
индикаторы POWER и LIQUID
изменяться не могут.
ВКЛ./Режим рабочей готовности
Standby
С целью экономии электроэнергии
устройство автоматически переходит в
режим рабочей готовности Standby. Если в
течение 30мин не выполняются какие-либо
функции, устройство отключается.
POWER
Мощность задается в диапазоне от 1 до 5
ступени и отображается посредством 5
светодиодов. Настройка рабочей частоты
различается в зависимости от надетого
наконечника:
Наконечник Paro: 15-35мкм
Наконечник скейлера: 20-120мкм
При поставке устройства мощность
установлена на 5 ступень.
LIQUID
Количество подаваемой жидкости
регулируется тремя ступенями при
использовании светодиода наконечника
скейлера:
1 светодиод - прибл. 30мл/мин
2 светодиода - прибл. 37мл/мин
3 светодиода - прибл. 45мл/мин
При использовании наконечника Paro
количество жидкости фиксировано.
POWER
RINSE CLEAN FLUID
LIQUID
PEDAL
FUNCTION
RINSE (Промывка/Дезинфекция)
После каждого процесса лечения должен
активироваться режим промывки, т. е.
система промывается водой.
Процесс промывки продолжается до
опустошения бачка и прекращается
автоматически.
Касанием кнопки Rinse процесс может быть
прекращен в любой момент.
CLEAN (Очистка)
При полном бачке процесс очистки
продолжается в течение прибл. 10 минут.
При этом в трубопроводы непрерывно
закачивается чистящее средство
Vectorcleaner, очищая их от отложений.
Процесс очистки (Reinigen) может быть
запущен при необходимости в любой
момент. После запуска процесс может
прерываться только условно. Процесс
продолжается автоматически до момента
завершения программы.
Рекомендуется выполнять очистку каждые 4
недели.
После работы в течение прибл. 50 часов на
панели управления загорается синий
светодиод, указывающий на необходимость
выполнения процесса очистки (Reinigen).
Указание на процесс очистки высвечивается
после каждого включения устройства и
гаснет после полного завершения процесса
очистки.
FLUID
Посредством датчика в механизме
накалывания фиксируется, установлен ли в
устройстве мешочек с жидкостью. Без
установленного мешочка с жидкостью
устройство работает автоматически с водой
(жидкостью).
PEDAL (Педаль управления Flex)
При нажатии педали управления Flex
активируется наконечник.
При высвечивании оранжевого светодиода
необходимо проверить мощность заряда
аккумуляторной батареи.
Мигание оранжевого светодиода указывает
на то, что не подключена или не настроена
педаль управления Flex.
FUNCTION
При мигании оранжевого светодиода
приостанавливается процесс лечения.
