electrolux
25
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE

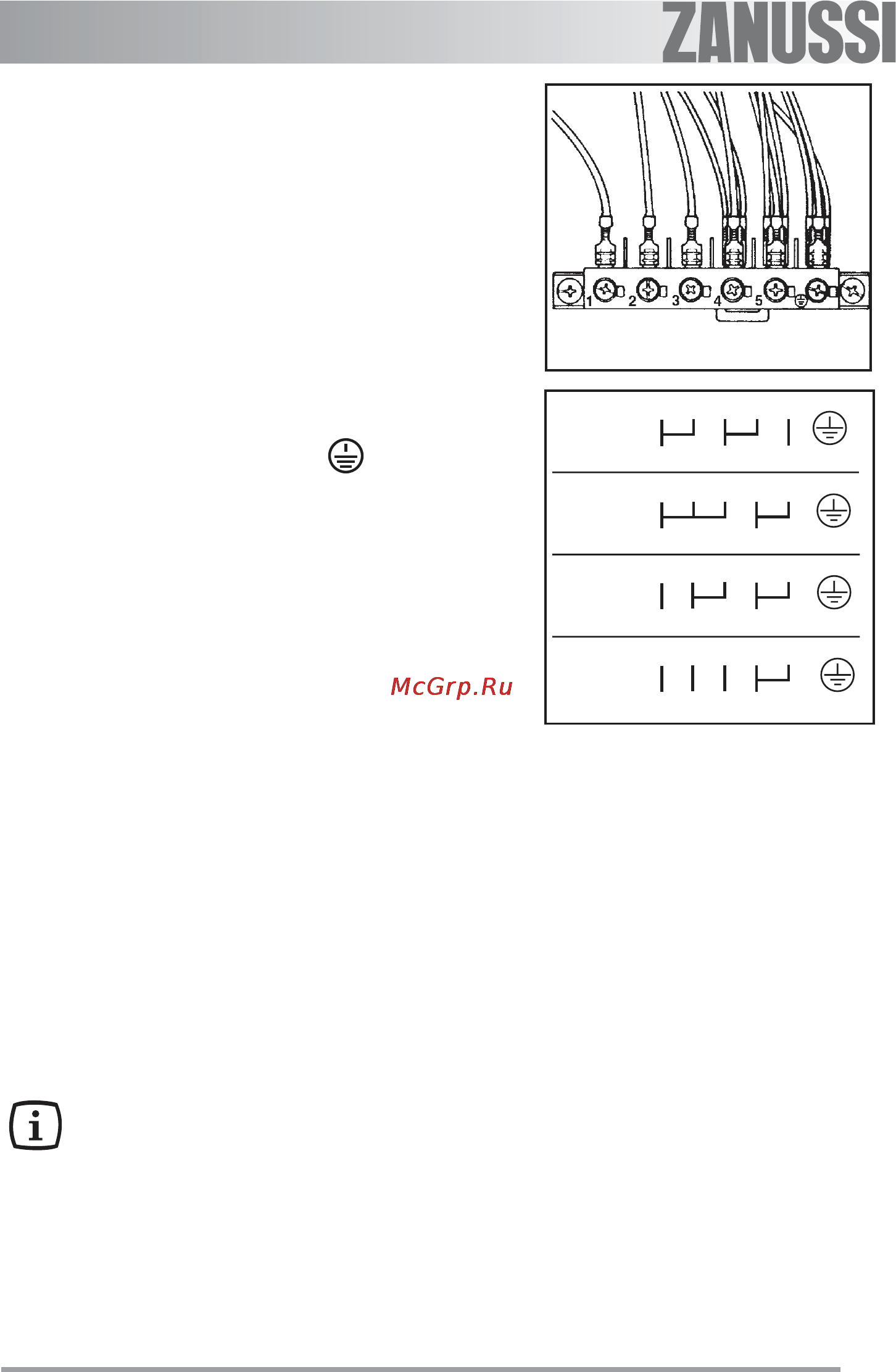

Przyłączenie do płytki zaciskowej
Piekarnik posiada łatwo dostępną 6--
biegunową listwę zaciskową, której
przewody połączeniowe (łączniki)
zostały ustawione do- pracy z
trójfazowym napięciem 400 V
z-przewodem zero (Rys. A). W przypadku
sieci elektrycznej o innym napięciu,
należy zmienić ułożenie przewodów
połączeniowych na tabliczce
zaciskowej, jak pokazano na schemacie
(Rys. B). Przewód ochronny należy
podłączyć do zacisku
. Po
podłączeniu przewodu zasilania do listwy
zaciskowej, należy go przymocować
zaciskiem.
Podłączenie elektryczne do
płyty
Piekarnik ten można podłączyć do płyt
określonych w rozdziale „Dane
techniczne”. Gniazdko do podłączenia
płyty znajduje się u góry piekarnika. Płyty
zostały wyposażone w przewody
połączeniowe dla pól grzewczych oraz
przewód ochronny; przewody te mają
łączniki- wtykowe. Podłączenie płyty do
piekarnika odbywa się przez
włożenie-tych łączników do
odpowiednich gniazdek piekarnika.
Wtyczka-do-gniazdka została
zaprojektowana w sposób
uniemożliwiający
niewłaściwe-podłączenie.
Producent nie ponosi
odpowiedzialności za skutki
nieprzestrzegania podanych
reguł zapobiegających
wypadkom.
FO 0330
Rys. A
Rys. B
